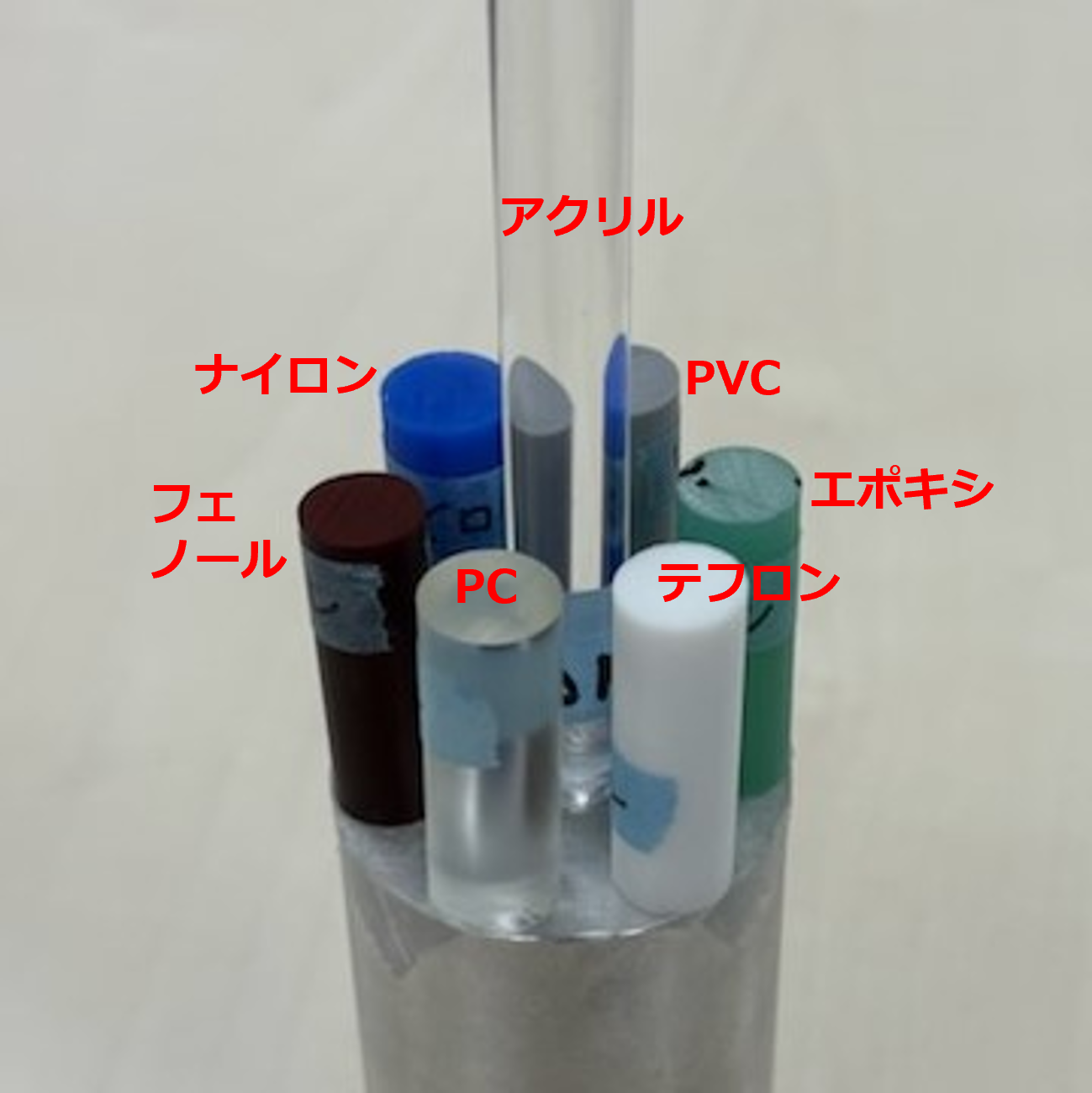

7種類の樹脂棒（フェノール、ナイロン、PVC：ポリ塩化ビニル、エポキシ、テフロン、PC：ポリカーボネート、アクリル）を、80kVと150kVという異なるX線管電圧（デュアルエネルギー）で撮影しました。

80kVで撮影した場合の断面画像は上のようになります。

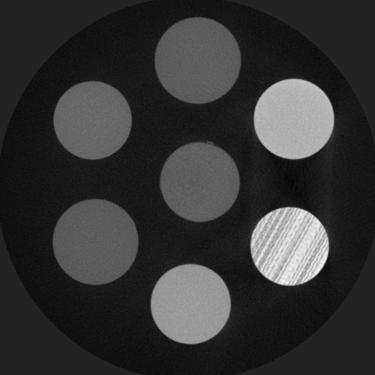

150kVで撮影した場合の断面画像は上のようになります。80kVの画像と比較して、どの樹脂棒の領域もわずかに明るさが異なって見えます。

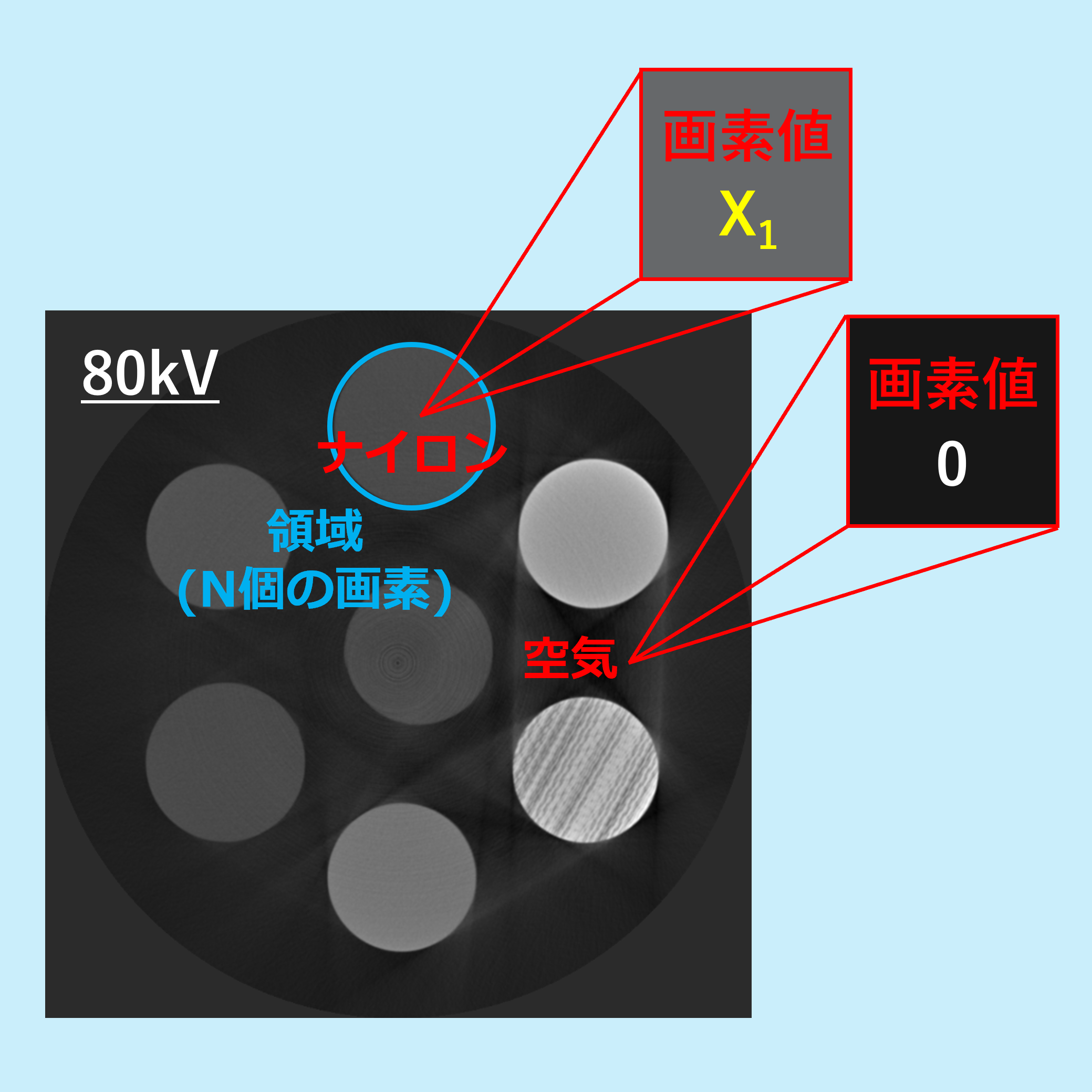

各樹脂の領域の画素値を当社ソフトウェアで読み込みます。空気の領域を0とします。80kVの断面画像において、ナイロン領域の任意の1画素の値をX1とします。この領域内にある画素数をN個とします。

150kVの断面画像において、X1と同じ位置の画素値をX2とします。

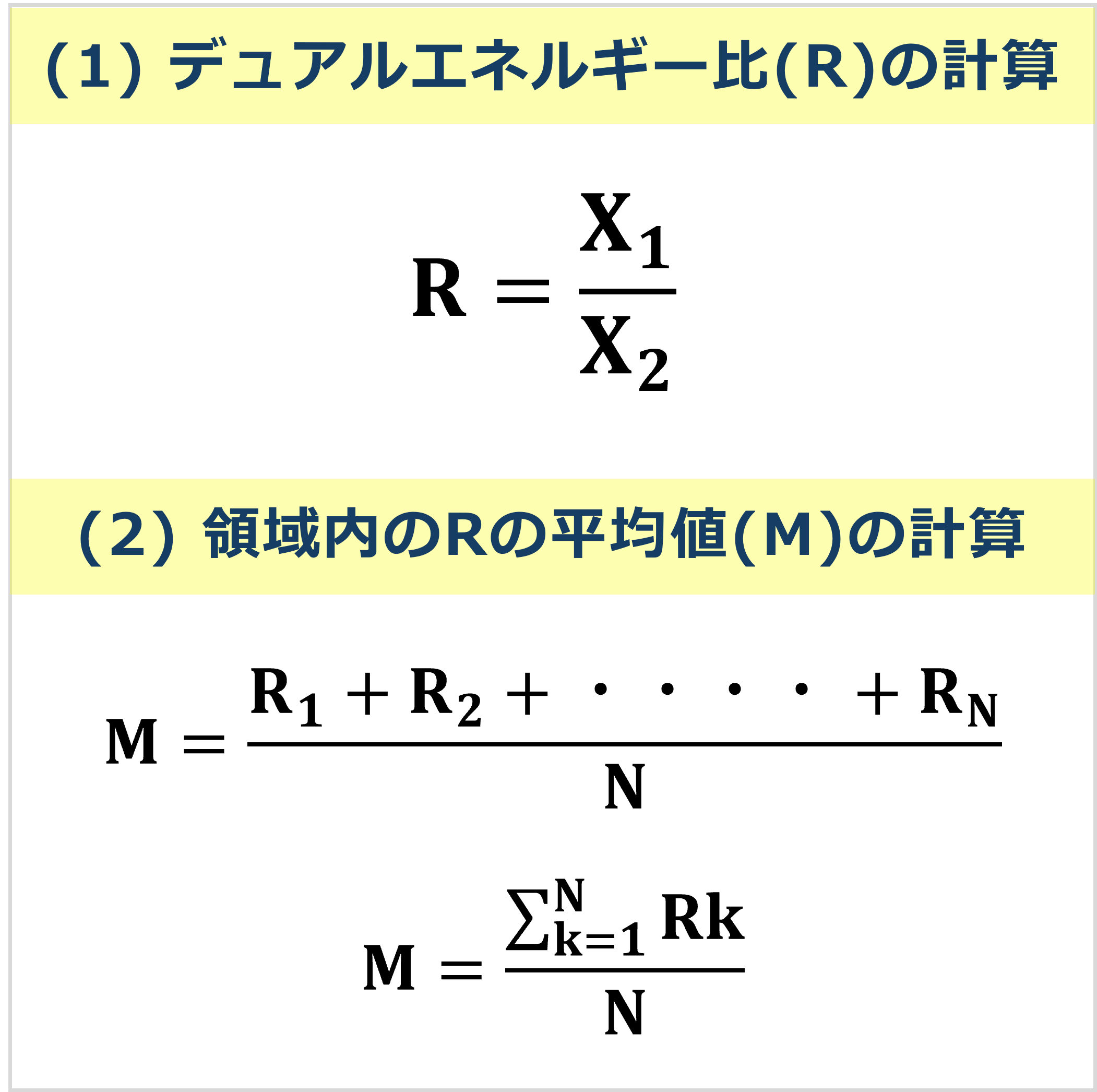

当社ソフトウェアで次の計算をします。
(1) 画素値X1とX2の比(R)を求めます。同様の計算をナイロン領域にあるN個の画素に対して行います。
(2) 上記で得られた比R1からRNまでの平均値(M)を求めます。
（他の樹脂棒の領域でも同じ計算を行います）

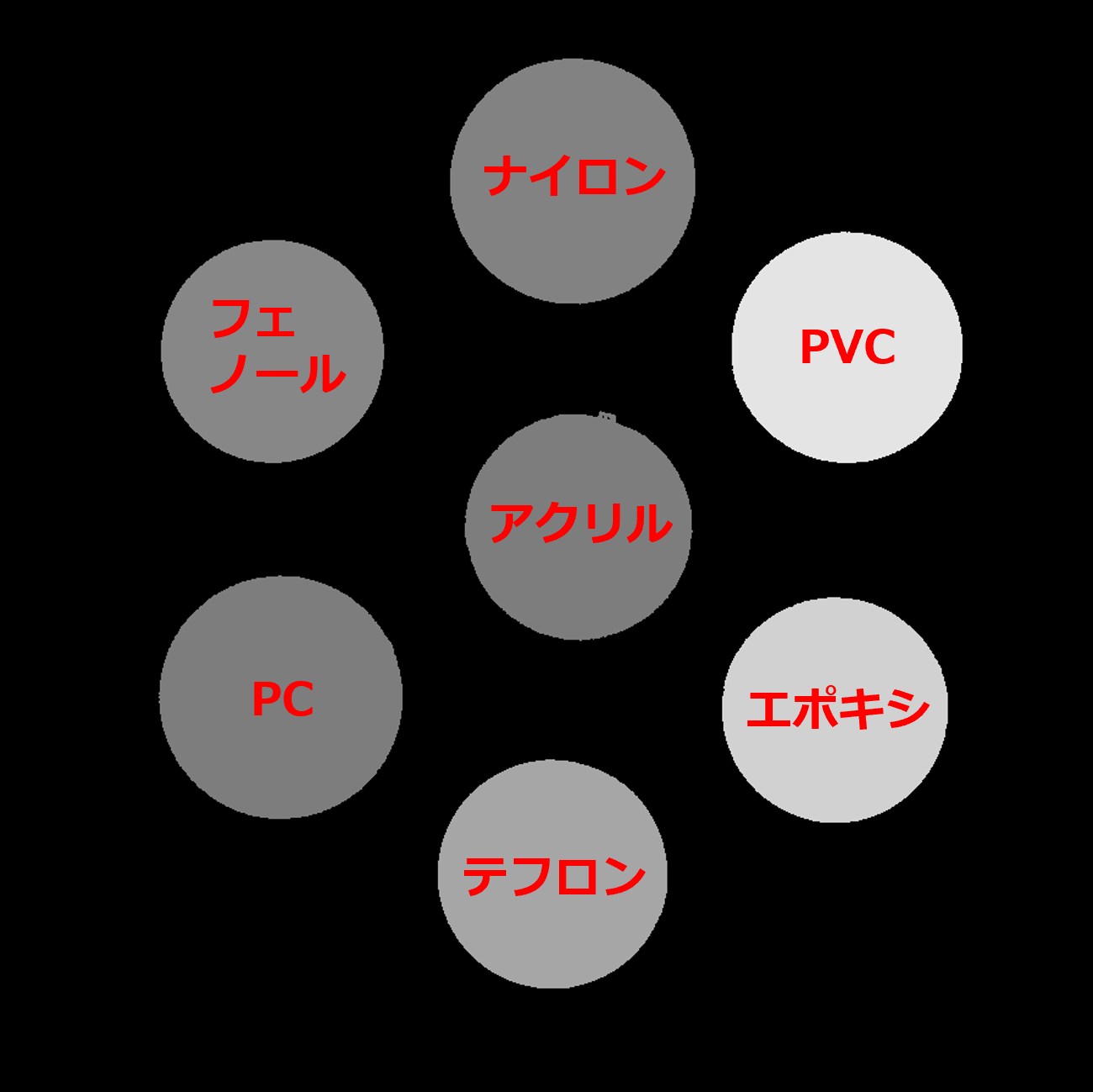

そうして得られた各樹脂のエネルギ―比の平均値(M)で領域内の明るさを表示します。樹脂の種類ごとに明るさが異なるのがわかります。比が大きくなるほど明るくなります。

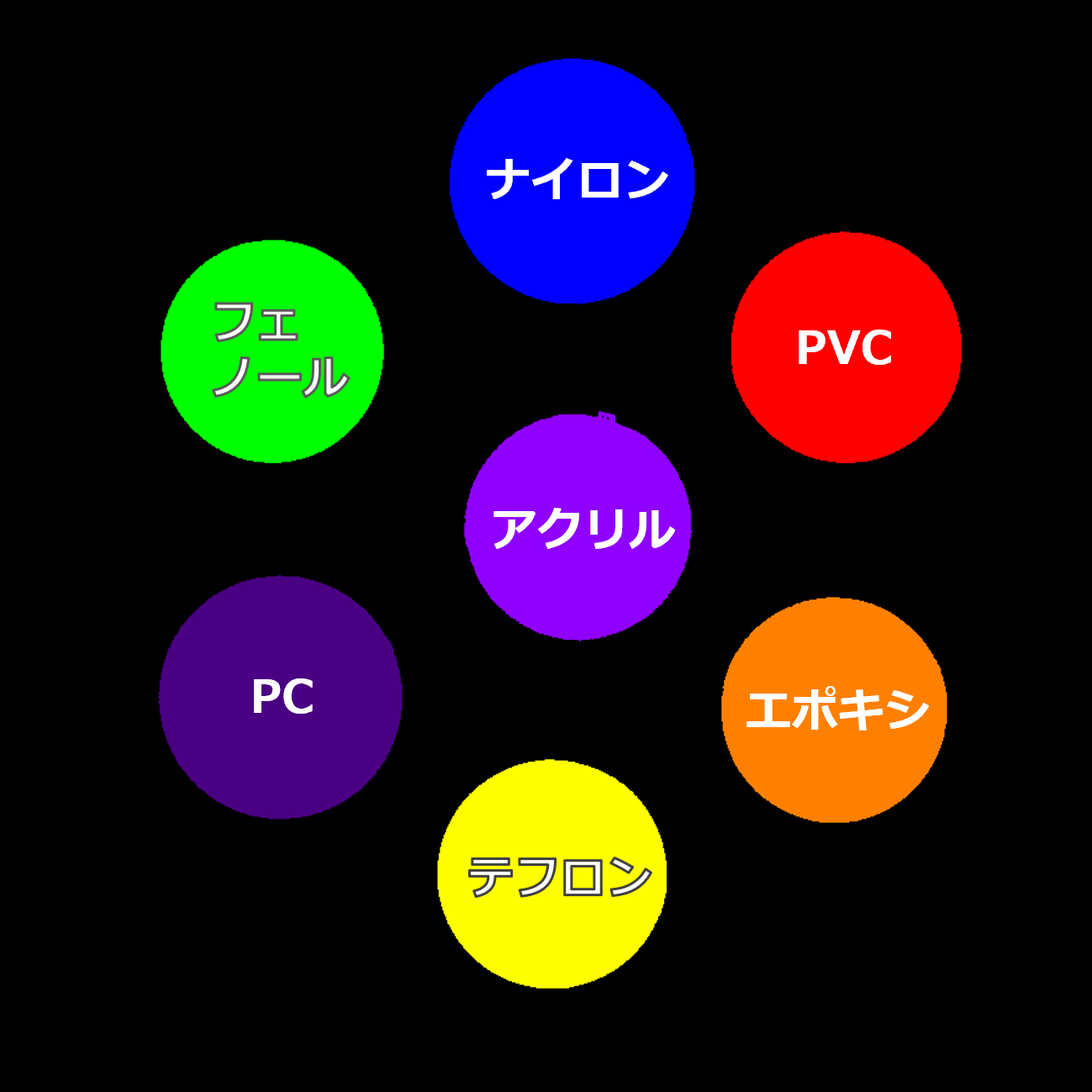

さらに疑似カラー表示をすると違いが明瞭になり、簡単に樹脂の種類を識別できます。
エネルギー比が大きい順に並べると次のようになります。
・PVC（赤）
・エボキシ（橙）
・テフロン（黄）
・フェノール（緑）
・ナイロン（青）
・PC（藍）
・アクリル（紫）
