X線管は反射型密封管6種、透過型密封管2種、透過型開放管1種、反射型開放管2種の計11種、X線検出器は最大418mm×418mmフラットパネルセンサまでの15種類から組合わせて選べます。
ステージ・筐体はお客様の使用目的とサンプルの材質、大きさ、形状、重量等に応じてミニカスタマイズ致します。
ものづくり補助金制度の支援も行っています。お気軽にご相談ください。

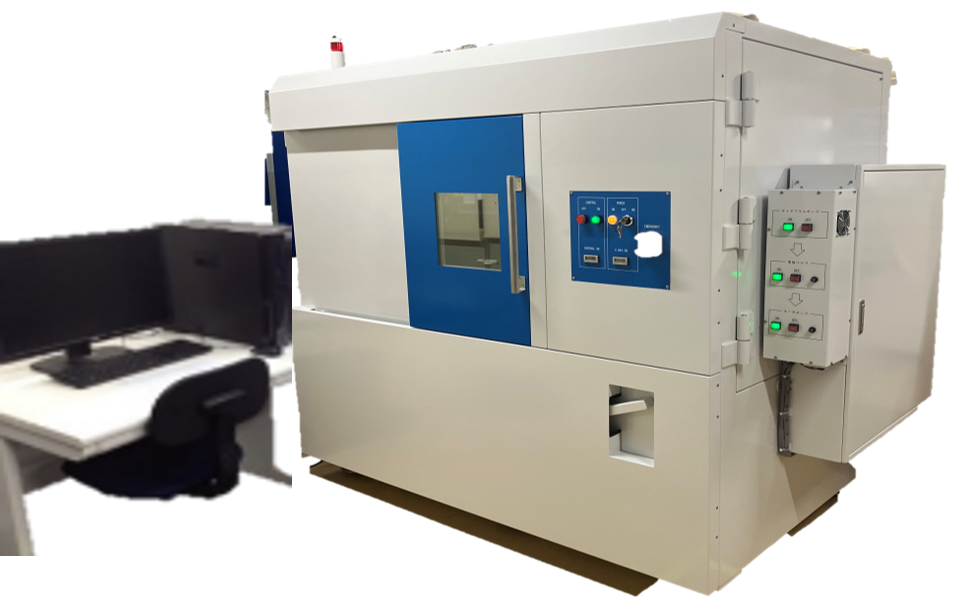

イージーオーダーメイドの製品について、筐体とその特長についてご紹介します。（反射型密封菅ScanXmate-Dシリーズ）
【特長】
・常時真空状態になっている。
・高出力で電流を流すことができるため、短時間で撮影が可能。
・中型サンプル・中密度サンプル検査などの用途に最適。
透過型
・ターゲットにX線を当て、透過方向にX線を発生させる仕組み。
・焦点サイズを小さく保つことができるため、高倍率でも高精度な撮影が可能。
・出力は制限される。
反射型
・ターゲットに電子ビームを当て、発生したX線を反射させる仕組み。
・高出力で電子ビームを当てられるため、明るく、撮像時間が短くなる。
・出力をあげるほど焦点サイズも大きくなるため、撮影精度は下がる。
開放菅
・真空ポンプなどでX線源が真空状態になっており、真空容器を開放することができる。
・容器を開放し、フィラメント・ターゲット等消耗品の交換することができるため、長期間の使用が可能。
密封菅
・ローパワーだが適した試料に使用すればメンテナンスフリー（※）で長時間使用できる。
・X線源がコンパクトで装置に組み込みやすい。
当社が過去X線CT撮影をおこなったサンプルを、業種別目的別リストにまとめました。
多種多様なサンプルを最適な条件で撮影し、お客様にご満足いただける画像を提供しております。
| 業種 | 対象サンプル | 撮影/解析目的 | |
|---|---|---|---|
| 建設業 | （補強材入り）コンクリート 岩石 土壌サンプル |
補強材の分布 空隙・クラックの有無 圧力印可状態における内部構造変化 |
|
| 食料品・飲料 | 食料素材（肉、野菜、魚、穀物、果物等） 加工品 |
内部状態観察 パッケージ内の状態観察 異物の特定 |
|
| 医薬品 化粧品 |
錠剤 医療用器具 パッケージ 容器 口紅 ファンデーション マスカラ等化粧品 |
ボイド、クラックの有無分析 パッケージ内容物の観察 容器の漏れ検査 医薬品の構造観察 不具合解析 製品抜取り検査 |
|
| その他化学工業 | プラスチックス セラミック ゴム ガラス等 |
ボイド、クラックの有無分析 混入した異物の特定 繊維入素材繊維の配向性分析 |
|
| 機械器具製造 | 鋳物 ダイカスト 合金 機構部品 機械加工品 車載用部品 |
鋳巣検査 溶接部 かしめ部の検査 異物の特定 形状評価 3D寸法計測 製品抜取り検査 不具合解析 |
|
| 電気器具製造 | 電解コンデンサ インダクタンス 小型モータ 大型モータ コンプレッサ エバポレーター |
内部状態観察 製品抜取り検査 不具合解析 |
|
| 光学器具製造 | 携帯用カメラ 輸送機械用光学系OHP用部品 |
組立状態のチェック 寸法計測 製品抜取り検査 不具合解析 |
|
イージーオーダーメイド製品に関する詳しい内容は、こちらからお問い合わせください。
