当社では、業界初となる新技術「パノラマスキャン」（特許出願中）を搭載した300kV マイクロフォーカスX線CT装置「ComscanX Performance 300-4343」を開発いたしました。2025年8月より撮像サービスの受付を開始予定です 。

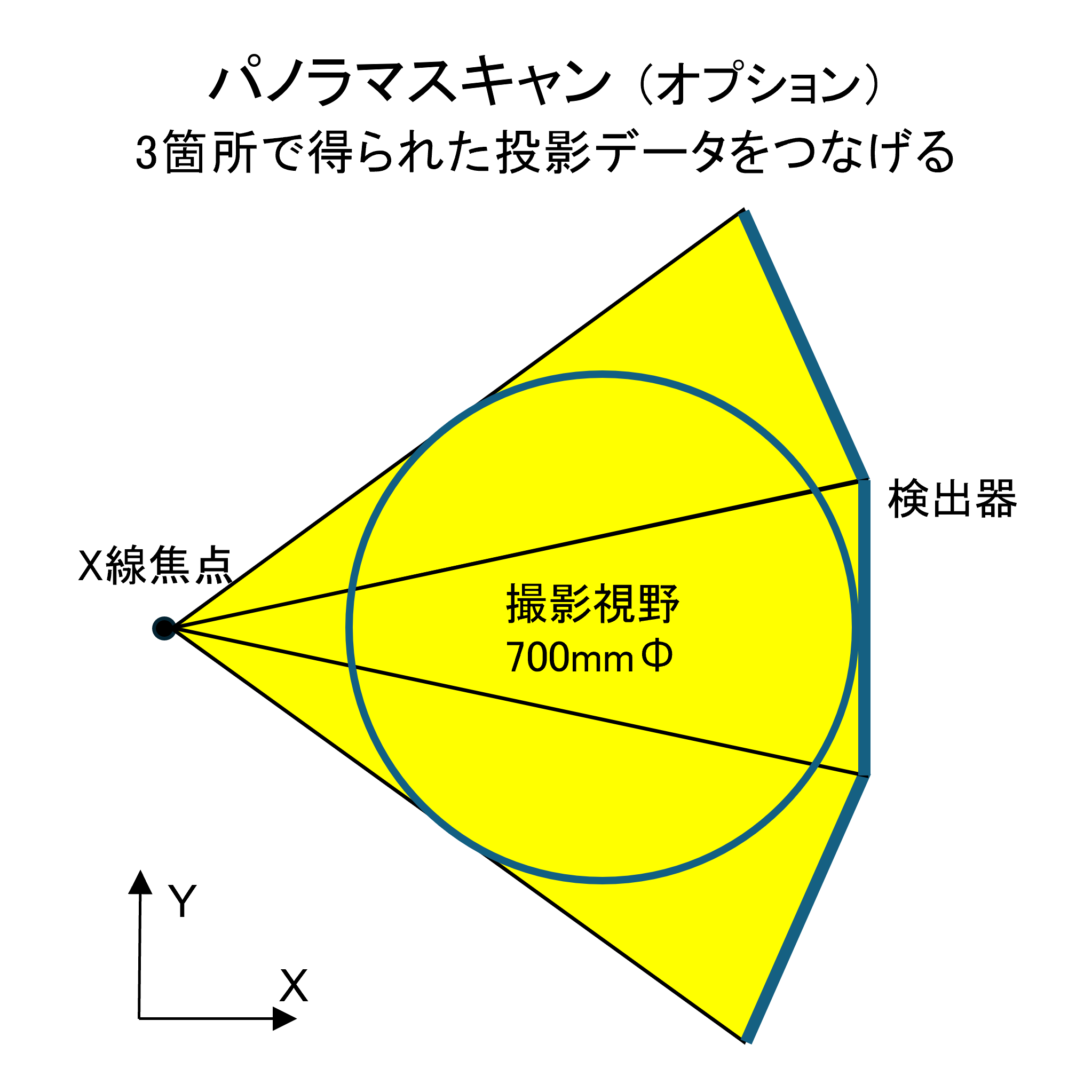

「パノラマスキャン」は、従来の約1.7倍となる広視野撮影（Φ550mm、オプションでΦ700mm）を実現した撮影方式です。この新しい撮影方式と300kVの高エネルギーX線管を搭載することで、これまで撮影が難しかった大型アルミニウムなどの試料も非破壊検査が可能となります。

以下に「パノラマスキャン」技術の概要、従来のX線CT装置との比較画像、新装置の特長をまとめました。ぜひご一読ください。

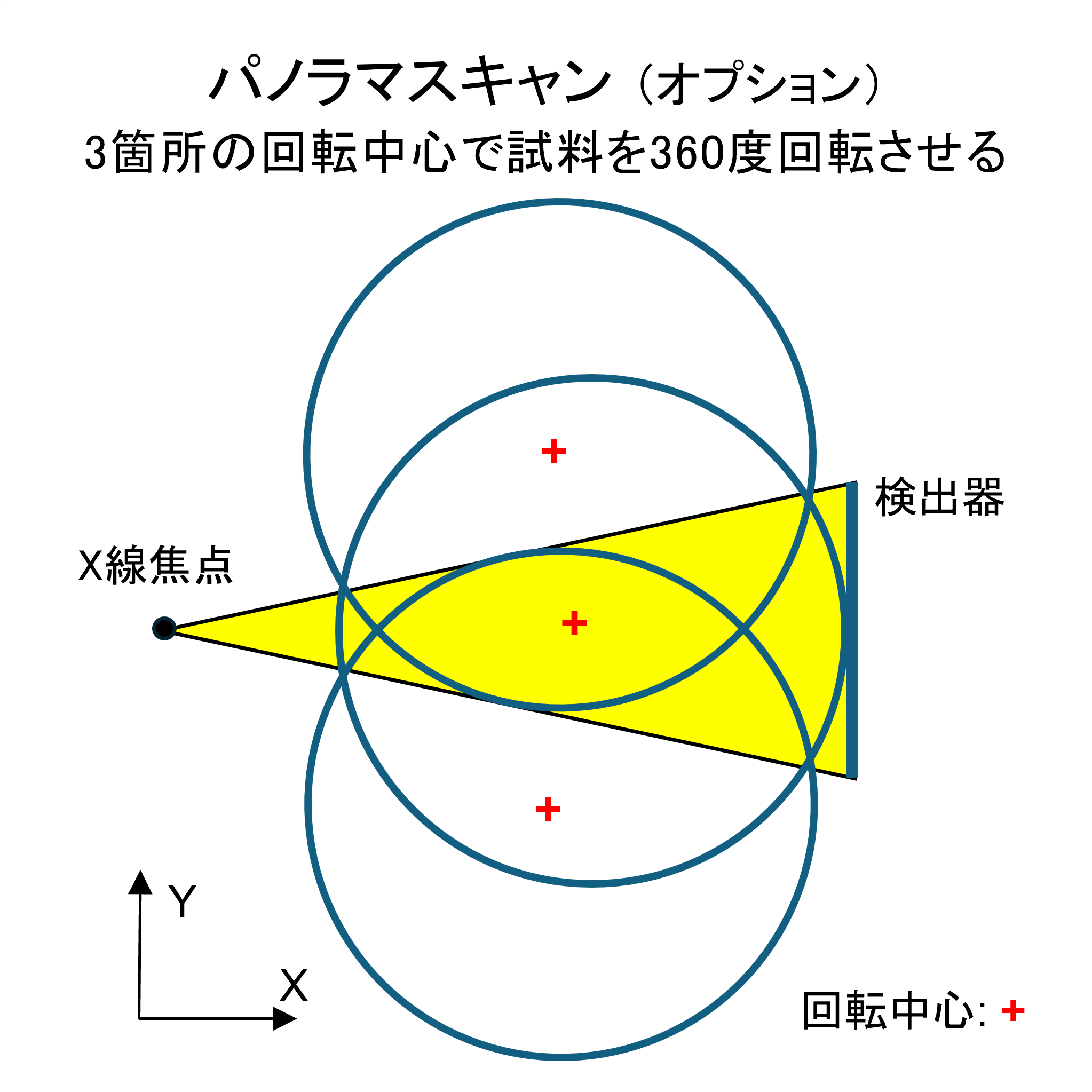

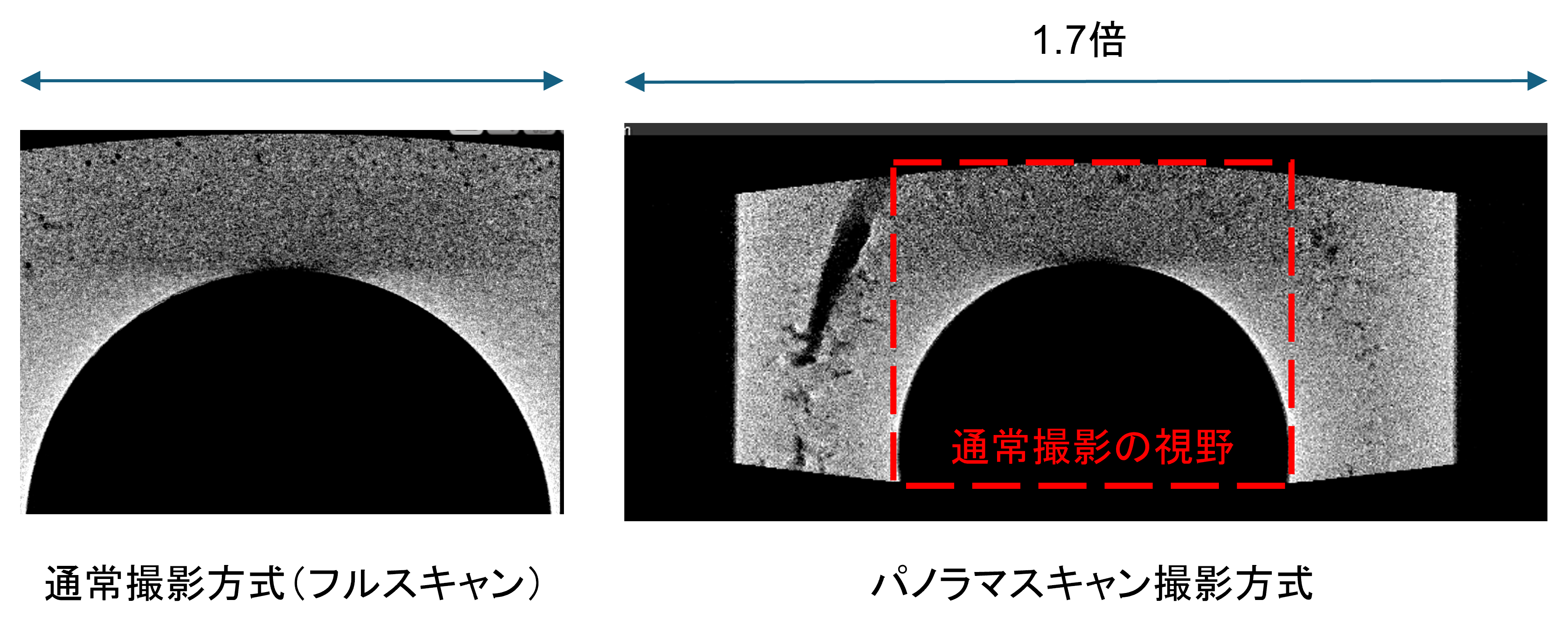

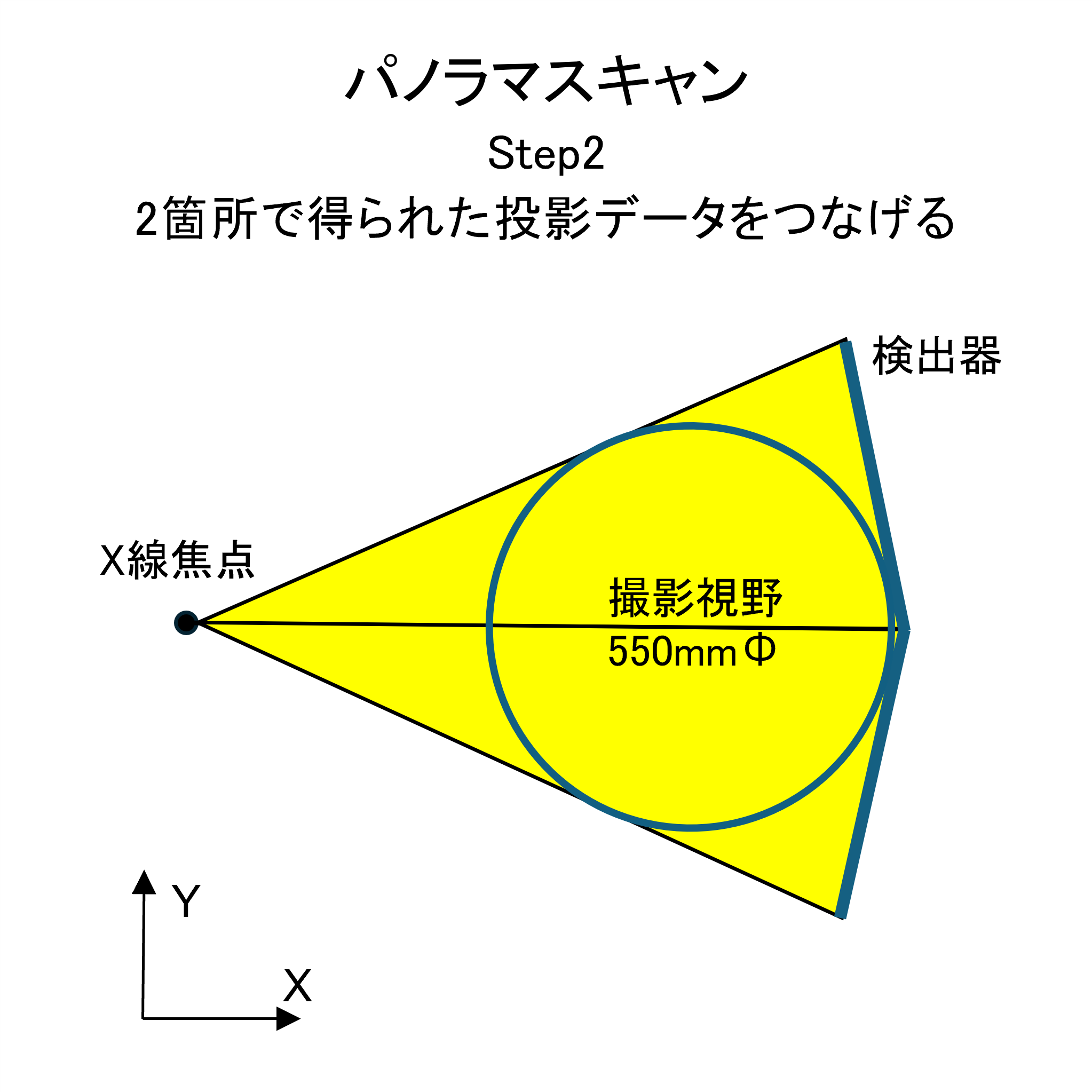

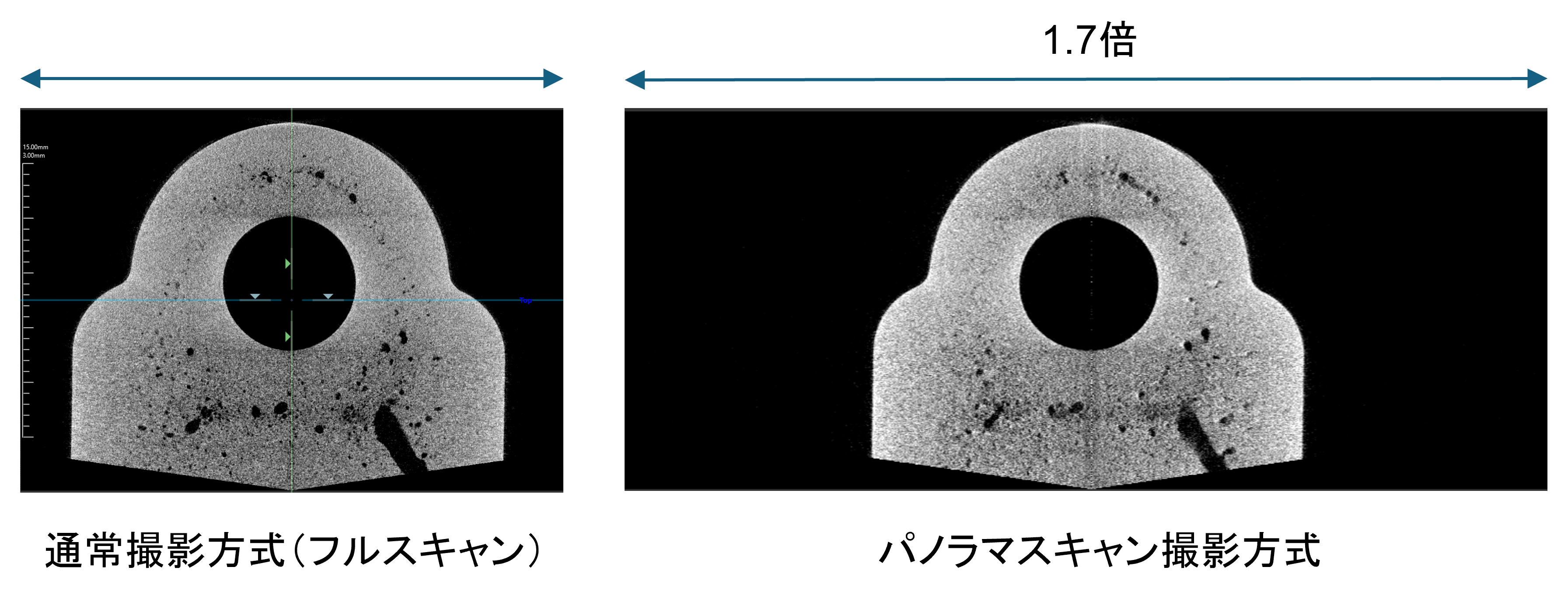

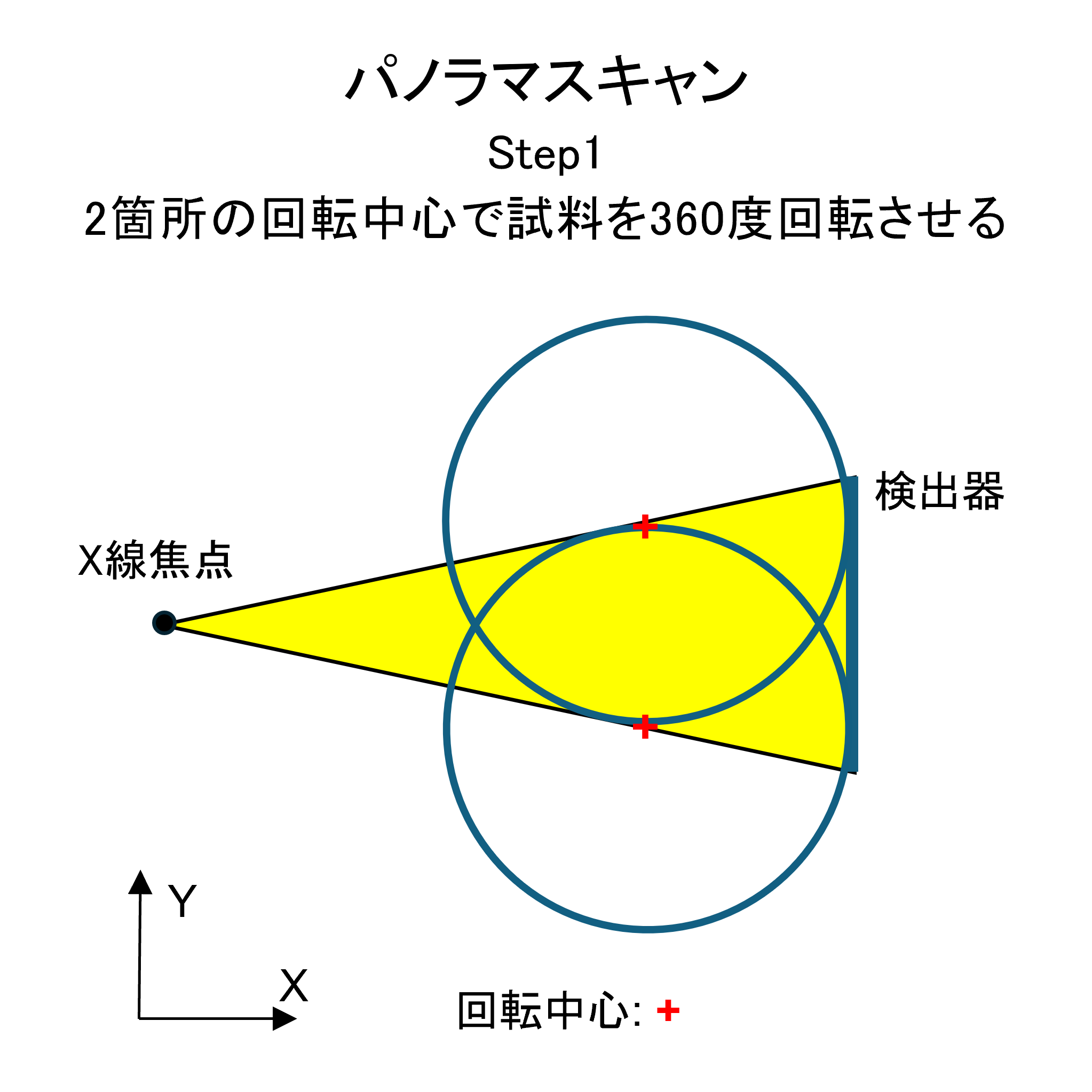

上記はアルミ鋳物部品の通常撮影（フルスキャン）と、パノラマスキャン方式撮影の比較画像です。横方向の撮影視野が拡大しているのがよくわかります。パノラマスキャン方式では通常の1.7倍の550mmΦの広視野で撮影できます(*1)。この新しい撮影方式の技術を図解すると次のようになります。

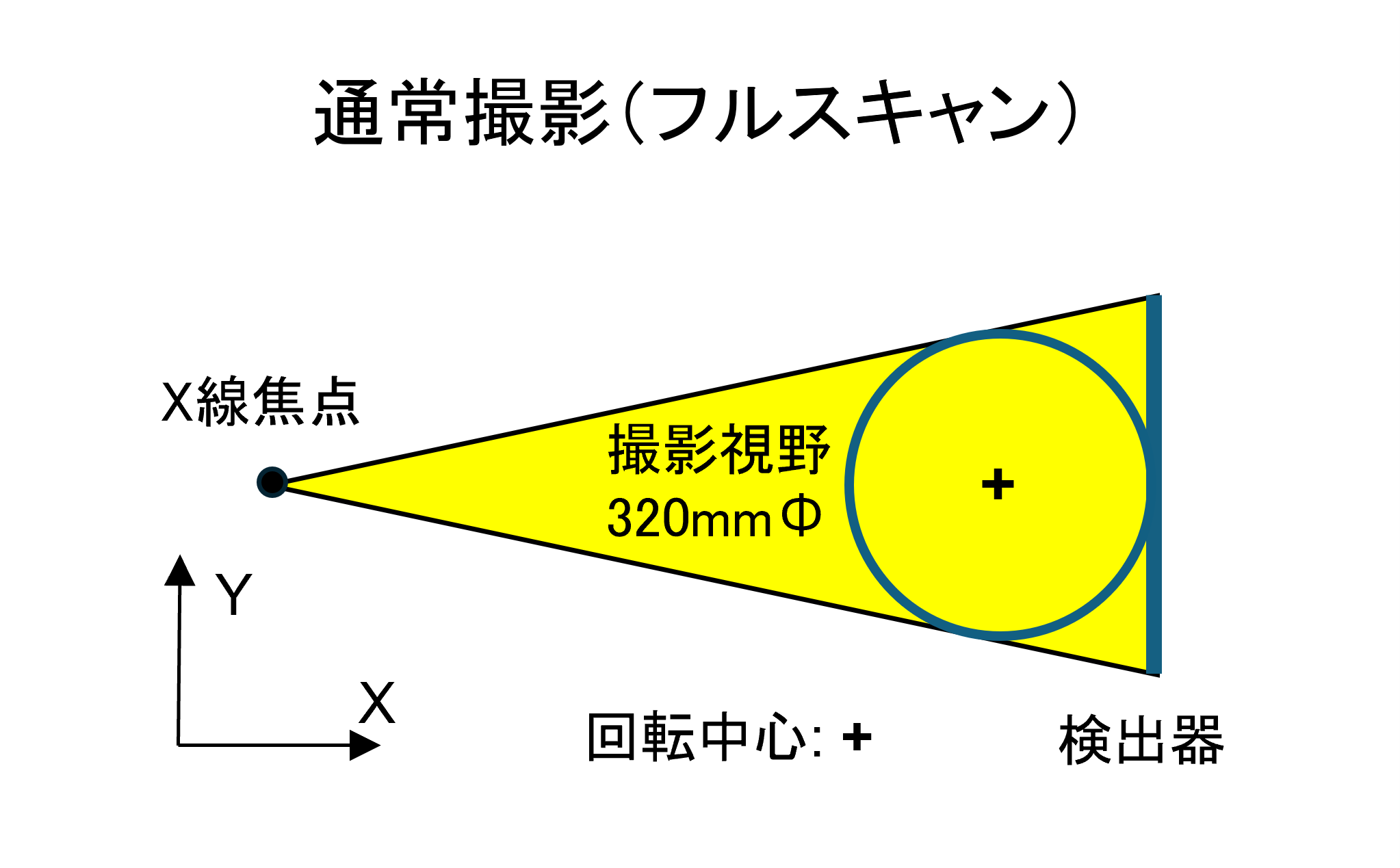

(*1) X線焦点とX線検出器の距離1000mm、X線検出器幅426mmの通常撮影時の撮影視野: 320mmとの比較。

開発の背景・意義

従来のX線CT装置では「X線ビームの領域内にしか撮影視野は存在しない」というのが常識でした。このため、大きな試料の撮影が困難でした。大きな試料を撮影するには当然大きな撮影視野を必要とし、それを実現するには大きなX線検出器と大きな筐体(X線鉛箱)が必要でした。

この問題を解決するために、撮影視野を何回かに分けてX線ビーム内に入れ投影データを収集するアイデアを思いつき「パノラマスキャン」の開発にいたりました。従来よりも小さなX線筐体、小さなX線検出器で撮影できるため、廃棄物の削減、エネルギー・資源の無駄使いを減らせるSDGSにも通じる技術と言えます。

本装置に関するご質問・ご相談はお問い合わせフォームまたはお電話にて承っております。
