3Dプリンタで作られたメタルコマ

3Dプリンタで作られた金属製のコマを、当社の300kV X線CT装置 ComscanX Performance 300-4343 で撮影しました。

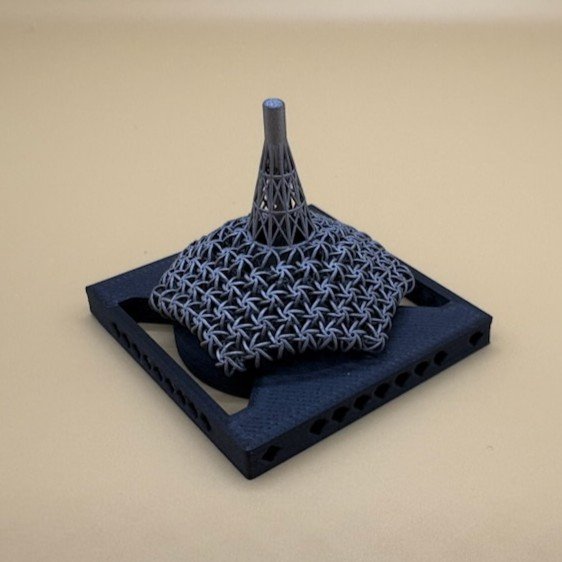

a. 外観
3Dプリントならではの、複雑なラティス構造（格子状のモデルが周期的に配置され立体を形成する構造）のコマです。

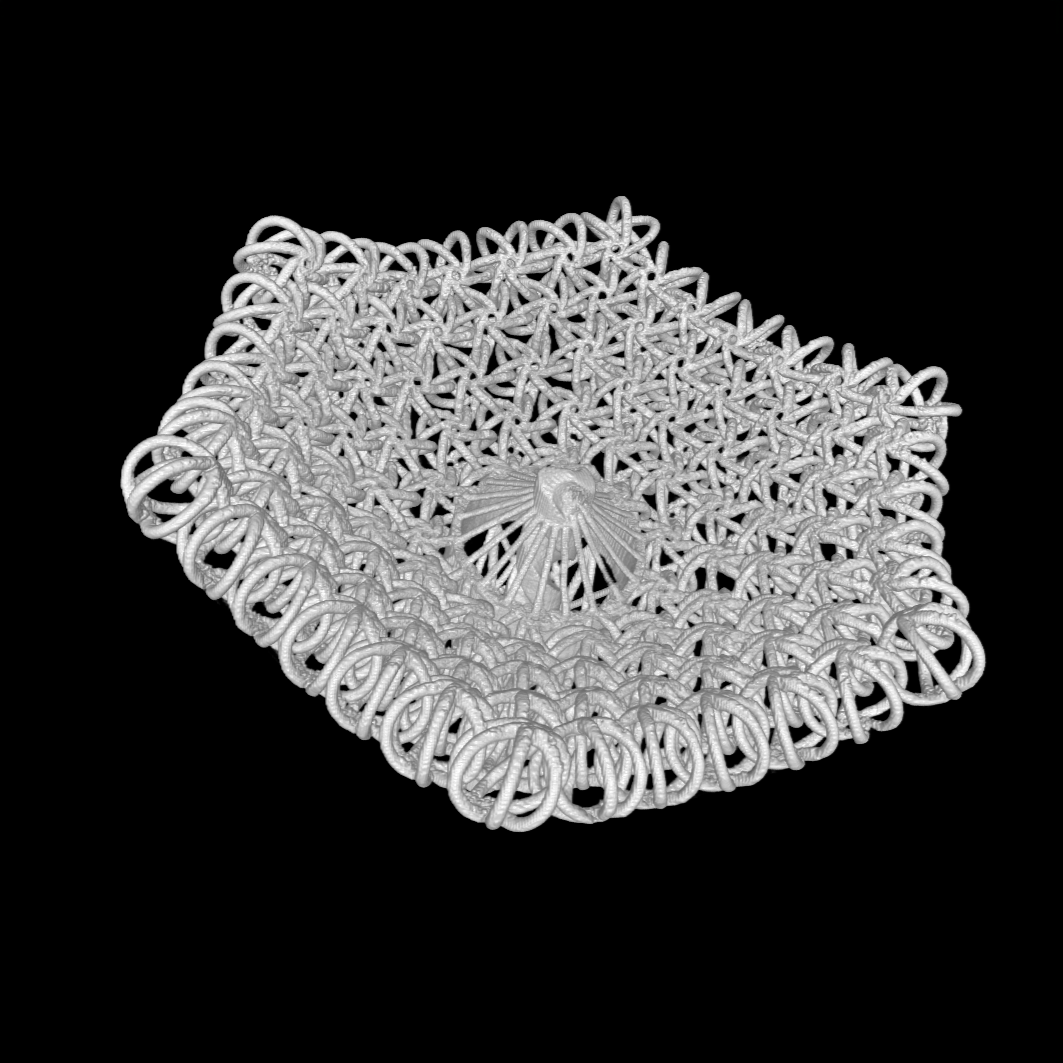

b. 3次元画像
胴部分を表側から見ています。

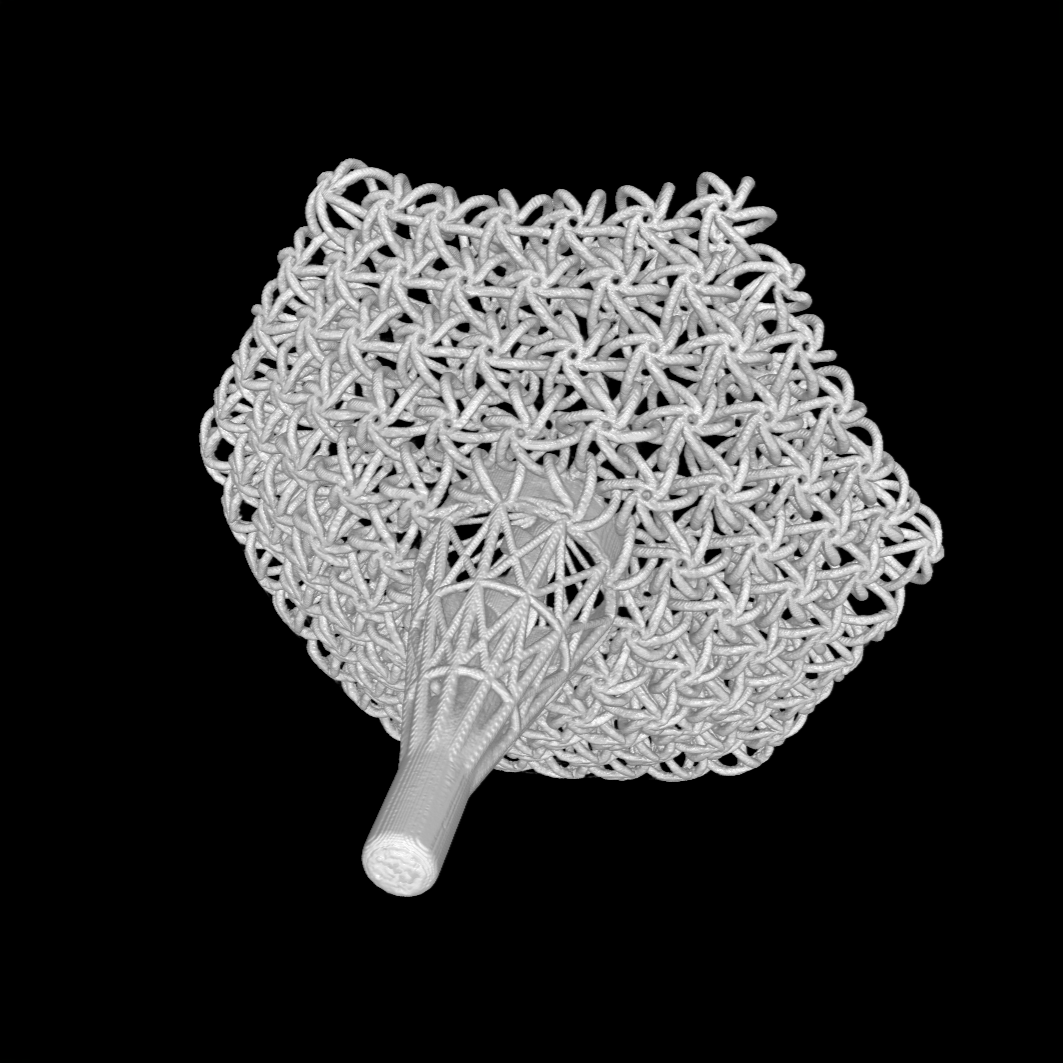

c. 3次元画像
胴部分を裏側から見ています。

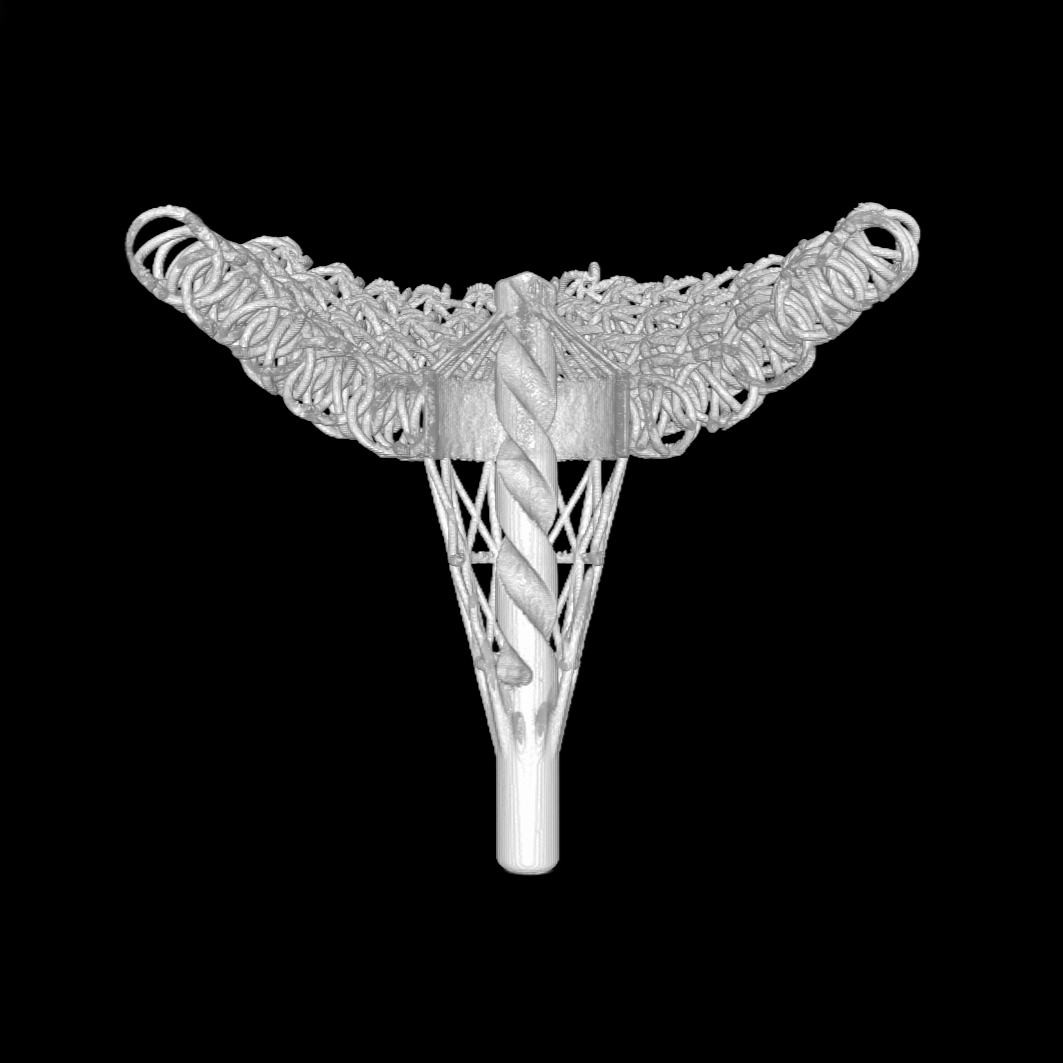

d. 3次元画像を切断表示
コマの真ん中を垂直方向に切断表示した3次元画像です。軸（心棒）のらせん構造がよくわかります。

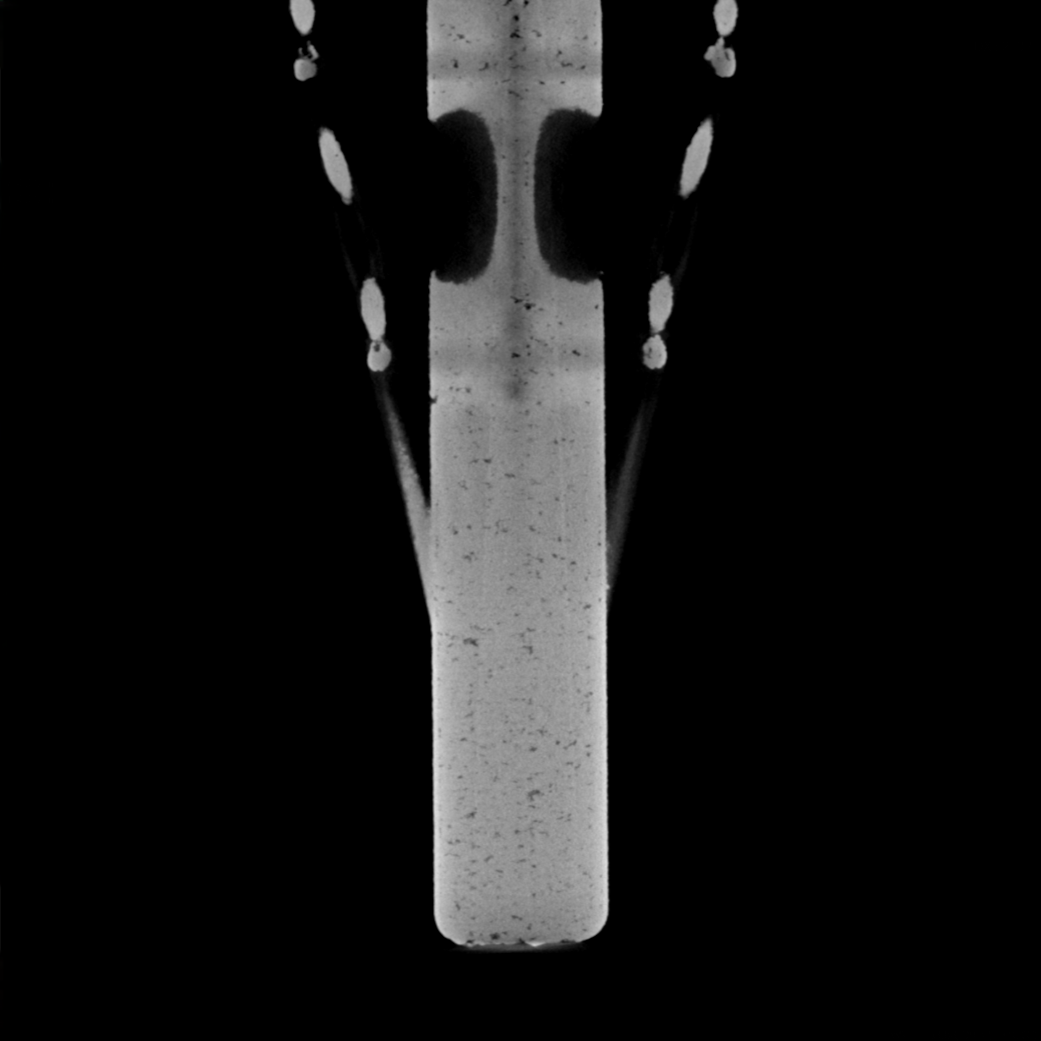

e. 軸の内部の巣（断面図）
軸を垂直方向に断面表示しています。内部に数10µm程度の小さな巣（空胞）がたくさん存在しているのがわかります。

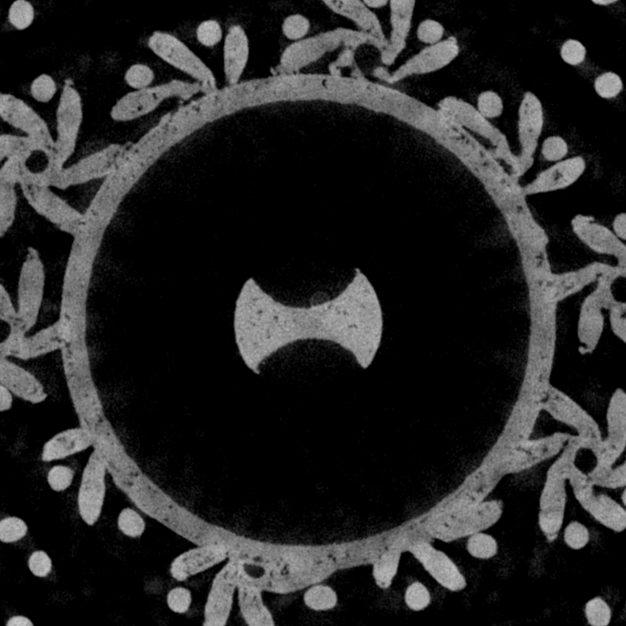

f. 胴の下端部の巣（断面図）
胴の下端部（画像dで逆さの傘の形をした下端部）を水平方向に断面表示しています。ここの内部にも数10µm程度の小さな巣（空胞）がたくさん存在しています。
