基板実装サービス

紙基板実装技術を活用したものづくり


不足する実装リソースやノウハウを補い、
仕様書に描かれた設計を、確かな実装技術で具現化。

「作りたいものは決まっている。しかし、自社の既存ラインやリソースでは対応が難しい」――そのような実装上の課題をお持ちのお客様のご要望に貢献します。

JOHNAN DMS は、製品企画をお持ちのメーカー様のアイデアを、基板実装の要素技術によって製品化するものづくりパートナーです。紙基板実装、導電性接着剤の高精度塗布、SMT 実装機による自動実装などの技術を組み合わせ、「光るうちわ」「光る折り鶴」のような製品につきましても、試作から量産まで一貫して対応いたします。

01実現例のご紹介

紙に回路を印刷し、LED を直接実装する。「紙が光れば面白いのではないか」という一言のアイデアから生まれた製品です。

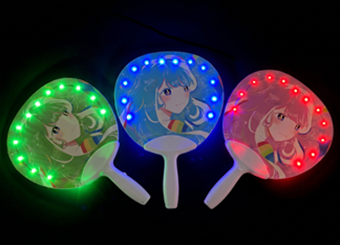

光るうちわの画像
実現例 01

光るうちわ

うちわ形状の紙基板にLEDを直接実装いたしました。印刷デザインと光の演出が一体となり、イベントやコンサートにおいて高い注目を集めるアイテムです。LEDの色や配置はご要望に応じて設計いたします。

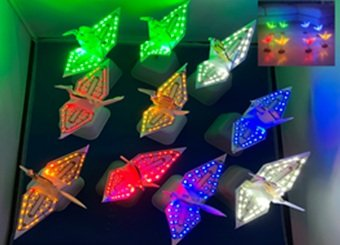

光る折り鶴の画像
実現例 02

光る折り鶴

折り曲げても回路が機能する紙基板の特性を活かし、LEDで幻想的に輝く折り鶴を実現いたしました。イベント装飾や記念品など、日本らしい贈答品としての展開も可能です。

02アイデアの段階に応じた利用サービス

「企画はあるが、形にする手段がない」というお客様の状況に合わせて柔軟にご支援いたします。

製品企画をお持ちのメーカー様へ

アイデアの製品化支援(共同開発)

「作りたいものは明確だが、実現手段がない」という段階からご相談を承ります。要素技術の選定、回路設計、試作、評価まで、ものづくりに寄り添いご支援いたします。

完成イメージが固まっているお客様へ

オリジナル製品の受託製造(OEM)

光るうちわ等の完成品を、デザイン印刷やLEDの色・光り方のカスタマイズを含めて製造いたします。小ロットの試作から量産まで対応いたします。

設計データをお持ちのお客様へ

紙基板実装の受託

お客様ご支給のデザイン・回路データへの実装のみのご依頼も承ります。SMT実装機による自動実装で、安定した品質のもと量産をお引き受けいたします。

03アイデアを形にできる理由

基板実装の確かな技術力をベースに、製品の設計から製造までワンストップで対応。お客様の「こんなものを作りたい」という想いを実現するために、具体的な方法のご提案から量産まで、パートナーとして共に考え伴走します。

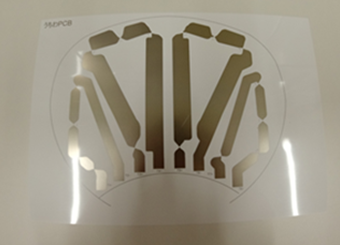

紙基板実装技術
TECHNOLOGY 01

紙基板実装技術

紙に銀パターンを直接印刷し、電子部品を実装いたします。曲げる・折る・貼るといった紙ならではの自由度が、製品アイデアの幅を広げます。

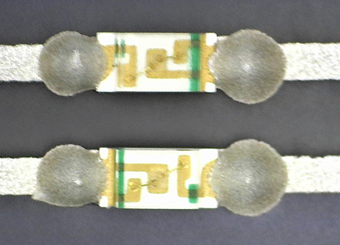

導電性接着剤の高精度塗布
TECHNOLOGY 02

導電性接着剤の高精度塗布

はんだを使用できない紙に対し、導電性接着剤を適切な量・正確な位置に塗布いたします。接続信頼性と歩留まりを両立しております。

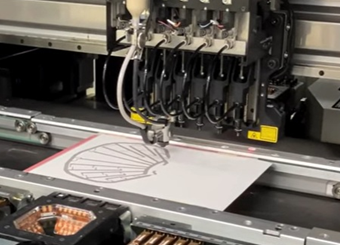

SMT実装機による自動化 ※SMT=表面実装技術
TECHNOLOGY 03

SMT実装機による自動化

センサーによる位置決めののち、実装機が部品を自動搭載いたします。人手に頼らないため品質が安定し、試作の再現性と量産性を確保しております。

04お取引の流れ

お問い合わせから納品まで、以下の流れでご対応いたします。
アイデア段階のご相談も歓迎いたします。

STEP 1
お問い合わせ

フォームより、作りたいものや用途をお聞かせください。

STEP 2
お打ち合わせ・お見積り

ご要望を伺い、実現手段のご提案と概算お見積りをいたします。

STEP 3
設計・試作

要素技術を選定し、実物サンプルを製作いたします。

STEP 4
ご確認・評価

輝度・電池持続時間・安全性を評価し、仕様を確定いたします。

STEP 5
量産

SMT自動実装ラインにて、安定した品質で量産いたします。

STEP 6
納品

検査ののち、ご指定の場所へ納品いたします。

05アイデアが製品になるまで ―光るうちわの場合―

製造プロセス

銀パターンを印刷した紙基板の投入から LED チップの実装まで、すべての工程を自社ラインにて行っております。

工程1 紙基板
工程 1
紙基板

銀パターンを印刷した紙基板をラインへ投入いたします。

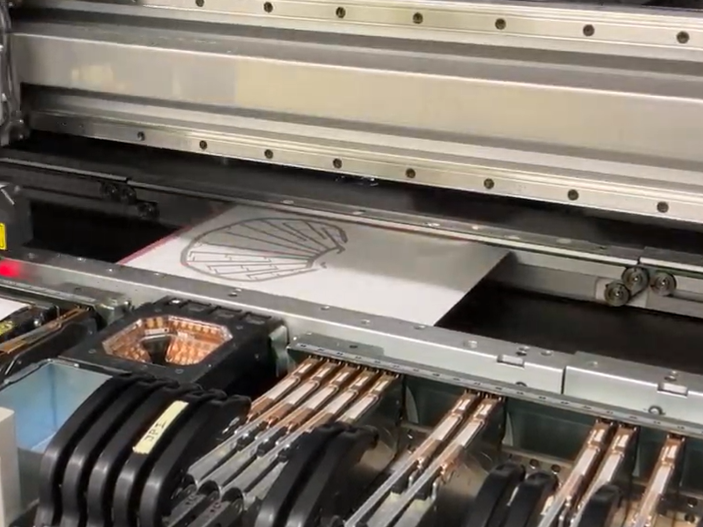

工程2 位置決め
工程 2
位置決め

センサーにより実装位置を正確に認識いたします。

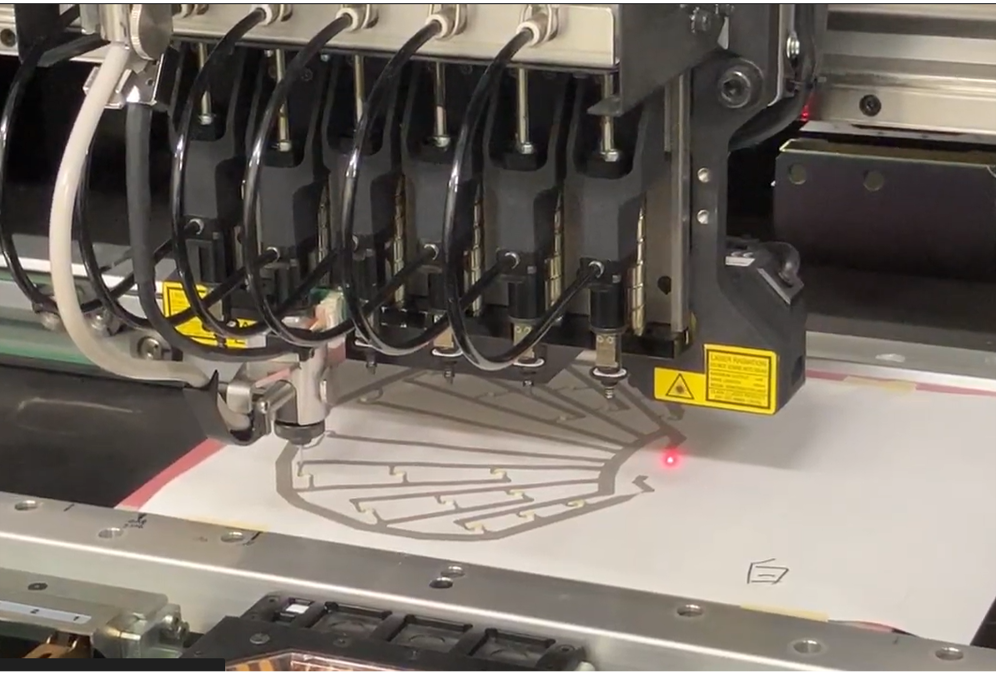

工程3 導電性接着剤の塗布
工程 3
導電性接着剤の塗布

適切な量の接着剤を、正確な位置に塗布いたします。

工程4 チップの実装
工程 4
チップの実装

SMT実装機により、LEDチップを自動で搭載いたします。

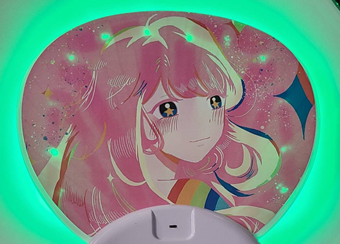

工程5 完成
工程 5
完成

検査を経て完成。安定した品質でお届けいたします。

動画でご覧いただけます

紙基板がお客様のアイデアどおりの製品になるまでを、約1分でご紹介いたします。

06よくあるご質問

お客様から多く寄せられるご質問をまとめました。掲載内容以外にご不明な点がございましたら、お気軽にお問い合わせください。

はい。「このようなものを作りたい」というイメージのみで結構です。実現手段の検討や要素技術の選定からご一緒いたします。秘密保持契約(NDA)を締結したうえでのご相談も承ります。

はい。紙基板はパッケージ、POP・看板、カード、玩具など紙製品全般に応用が可能です。紙以外にも、機能性フィルムへの実装など複数の要素技術を保有しております。

試作は 1 枚からご相談いただけます。仕様により期間が異なりますため、まずはお問い合わせフォームより、作りたいものとご希望の時期をお知らせください。(※実掲載時は目安数値の明記を推奨)

市販品の多くは、プラスチック筐体にライトを後付けする構造です。当社は紙そのものに回路(銀パターン)を印刷し、LED を直接実装するため、薄く軽く、折る・曲げるといったデザインの自由度が高い点が特長です。

はい。導電性接着剤の塗布からチップ実装までを SMT 実装機により自動化しており、手作業に頼らないため、均一で信頼性の高い製品を安定して供給いたします。
