バリ取り機のテスト加工
充実の設備と技術で、バリ取りの自動化に貢献します。
JOHNANでは、多種多様なテスト加工を完備した環境で、専門技術者がお客様のワーク素材や形状に合わせた最適な検証プランを策定いたします。本格導入前に、実機ロボットと工具を用いて加工品質やサイクルタイムを検証できるため、自動化へのリスクを最小限に抑え、確実な導入判断を可能にします。
01特長（テスト加工で解決できること）
品質の検証
実際のワークでバリ残りや二次バリの有無を確認できます。
タクトの算出
実機動作により、生産性に直結する加工時間を事前に把握できます。
ツールの選定
ワークに最適なスピンドルやブラシ、カッターを特定します。
02充実のテスト加工環境（設備紹介）

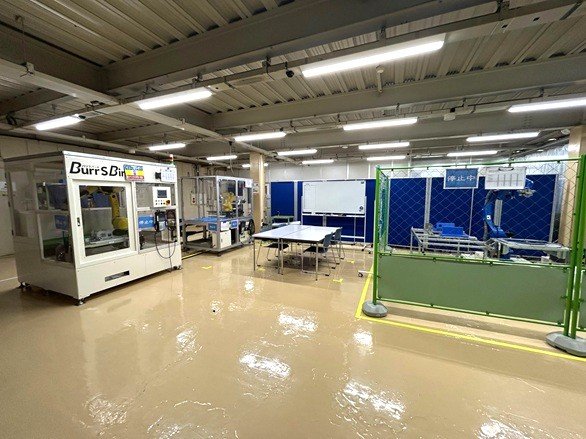

「図面ではわからない『答え』が、現場にあります。実機テスト、見学大歓迎。」
バリ取りの自動化には、手作業とロボットの加工品質の違いの確認が不可欠です。JOHNANでは、導入後の運用イメージを具体化いただくため、テスト加工の見学を随時受け付けております。ロボットの動きや複雑形状への追従性を、ぜひ直接お確かめください。
※表が見切れている場合は左右にスクロールしてください

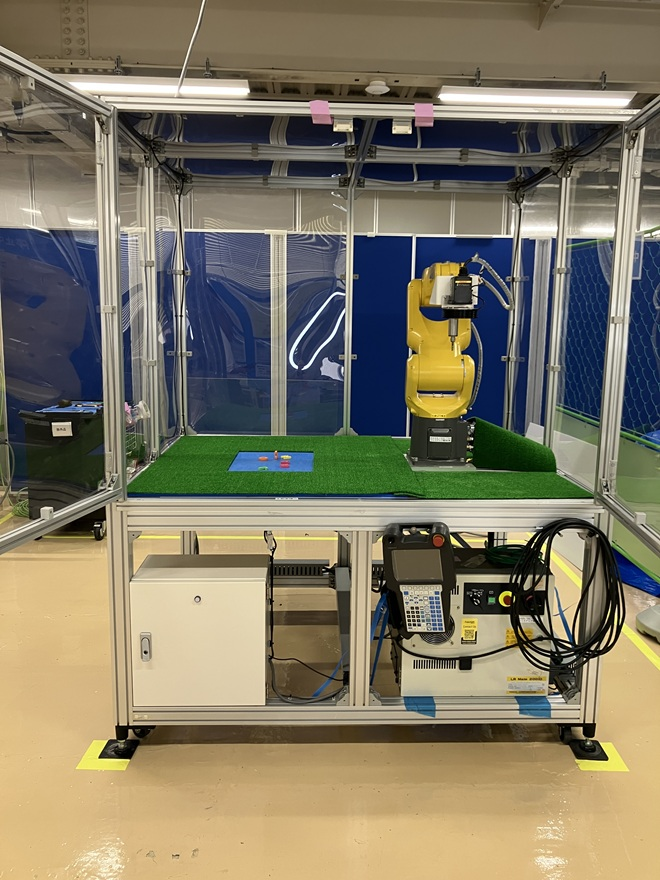

| ロボットモデル | 可搬質量 | 対応ワークサイズ（最大） | 対応材質 |
|---|---|---|---|
| FANUC M-10iD/12 | 12kg | W400×D400×H200mm | 鉄、アルミ、樹脂 |
| FANUC LR mate 200iD | 7kg | W200×D200×H150mm | アルミ、樹脂 |
| YASKAWA MH24 | 24kg | W1600×D600×H600mm | 鉄、アルミ、樹脂 |
※上記以外のワークサイズや材質もお問い合わせください。
2） 旋回+反転 2軸テーブル
2） 旋回+反転 2軸テーブル

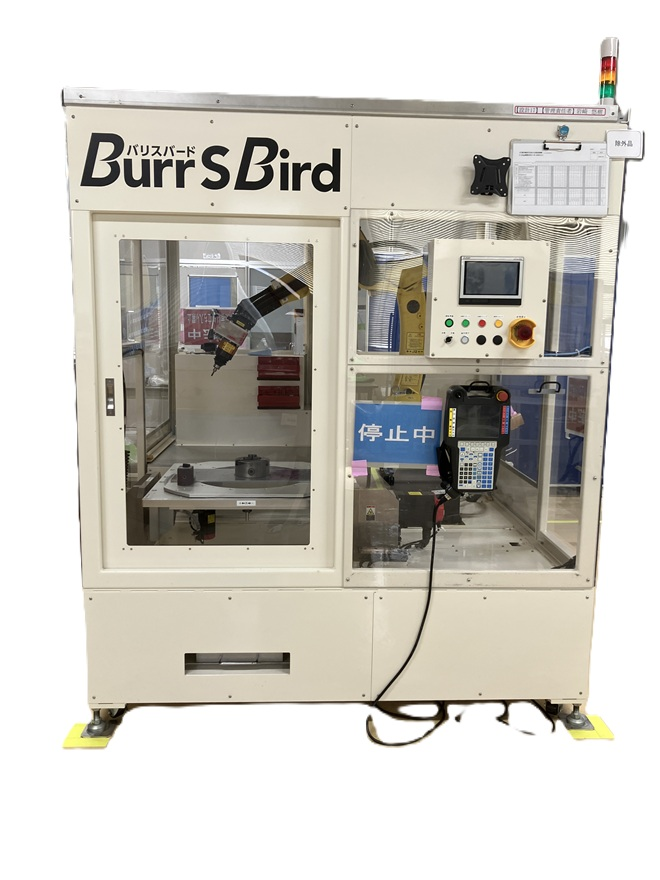

テスト加工設備のご紹介
当社は、7kg、12kg、24kgの可搬重量が異なる3種のロボット（FANUC、安川電機）を完備し、製品サイズに合わせた最適な設備選定が可能です。また、お客様のご要望に応じた治具の設計・製作にも柔軟に対応いたします。

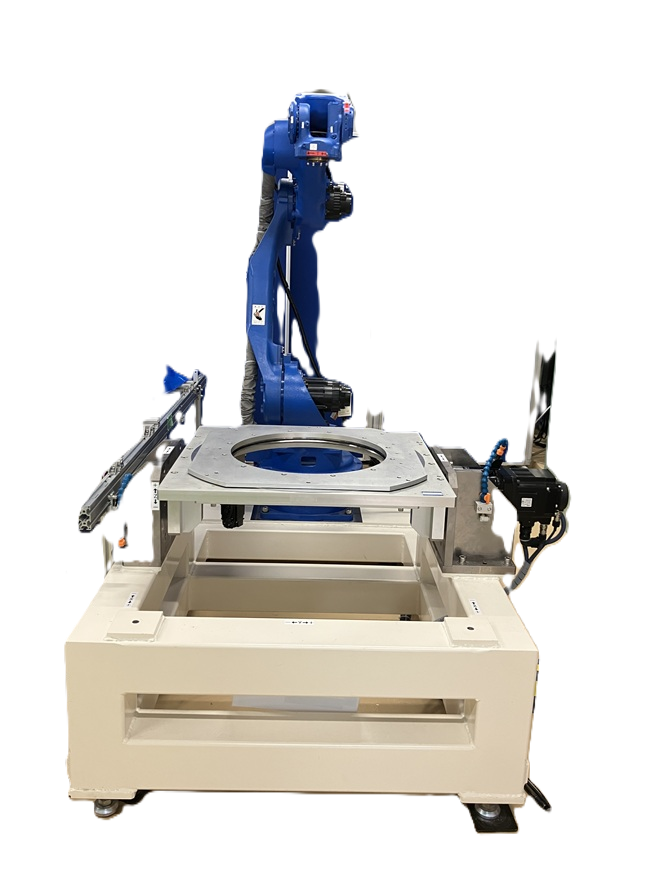

・2軸旋回・反転テーブル
当社オリジナルの旋回＋反転機能を搭載し、中央に大開口を設けた加工テーブルで、複雑な形状にも柔軟に対応します。
・多彩なツール・スピンドル
ナカニシ製スピンドル（E3000/E4000）や複雑な形状のバリ取りに欠かせないフローティング機構を完備。持ち込みツールも対応可能です。ご相談ください。
・治具対応
バイス、三ツ爪チャックのほか、オリジナル治具の設計製作も承ります。
・検査
マイクロスコープによる加工後の表面評価・レポート作成。
03テスト加工の流れ
- 相談・ヒアリング：ワーク図面や課題をお伺いし、最適な加工プランをご提案。
- ワーク送付：サンプル品をお預かりします。（お急ぎの場合は直接お持ち込みも可能です）
- テスト実施：技術者が最適な条件で加工。（加工の様子は立ち合い見学を推奨）
- 評価・報告：レポートと共に加工済みワークを返却。内容により返却不可の場合もございます。
※ワークや加工内容により、期間や手順が変更になる可能性があります。
04お客様の声
- 「複雑な多面バリも、テストで見えた独自の動きで解決しました。」（輸送用機器メーカー）
- 「難削材の加工精度に不安がありましたが、実機検証の結果を見て安心して導入を決められました。」（精密部品メーカー）
- 「ツール選定から加工条件の数値化まで、レポート内容が具体的で社内検討に役立ちました。」（機械製造業）
05よくある質問（FAQ）
お客様から多く寄せられるご質問をまとめました。掲載内容以外にご不明な点がございましたら、お気軽にお問い合わせください。
-
テスト加工は有償ですか？
-
原則として有償にて承っております。加工内容や拘束時間、使用する消耗品等に応じて個別にお見積りいたします。
-
指定のツールを支給してテストすることは可能ですか？
-
はい、可能です。現在ご使用中のツールや検討中の特定メーカー品の支給を歓迎いたします。最適な加工条件の絞り込みや、工具選定の判断材料としてご活用ください。
-
秘密保持契約（NDA）の締結は可能ですか？
-
もちろん可能です。機密情報の保護は最優先事項として徹底しております。貴社指定、または当社規定の書式にて、テスト実施前に迅速に締結させていただきます。未発表のワーク形状や独自ノウハウが含まれる場合も、安心してご相談ください。
-
依頼から完了まで、どれくらいの期間がかかりますか？
-
通常、ティーチング着手から1～2週間でレポートを提出いたします。
加工内容や混雑状況により変動いたしますが、迅速な対応を心がけております。展示会やプロジェクトの期限などでお急ぎの場合は、可能な限り柔軟に調整いたしますので、事前にお申し付けください。
