プリント基板修理サービス
メーカーサービス終了品の基板修理

「メーカーサービス終了品の基板修理」事例



メーカーサービス終了品の基板修理を提供したサービス事例をご紹介します

森精機 NC旋盤 ターニングセンタの基板(AB12C-4056・4057 F329 62 36(3) E KU-M194V-0)修理

ターニングセンタの基板(AB12C-4056・4057 F329 62 36(3) E KU-M194V-0)修理

【相談内容】

パネルアラームにて立ち上がらない。

【提案内容】

DC/DCコンバータ不良交換(1個)、IC予測交換(1個)、フォトカプラ保全交換(9個)、電解コンデンサ予防交換(3個)。

【結果】

通電し、BZが鳴り、リセットが効くことを確認。お客様にて正常に作動することを確認。(鉄鋼関連製造業様)

プリント基板修理の詳細はこちら

FUJI ACECUTTERの制御基板(SCM-7000L)の修理

FUJI ACECUTTERの制御基板 SCM-7000L 修理

【相談内容】

送り出しのモーターが回転しない。(回転にブレが発生して、回転しない。)

【提案内容】

ドライバIC不良交換(1個)、ニッケル水素電池腐食により交換(1個)、電解コンデンサ予防交換(5個)。

【結果】

ドライバICの電圧が問題ないことを確認。お客様にて正常に作動することを確認。(繊維関連製造業様)

プリント基板修理の詳細はこちら

大倉電気 アナログ入力変換器 TXP006506A AIC Aの基板修理

大倉電気 アナログ入力変換器 TXP006506A AIC A 基板修理

【相談内容】

3チャンネル、4チャンネルの出力異常。セラミックコンデンサ全数交換依頼

【提案内容】

アイソレーションアンプ(3個)不良交換、IC(18個)予測交換、フォトカプラ(8個)、セラミックコンデンサ(33個)交換。

【結果】

アイソレーションAMP出力が各チャンネル問題ないことを確認。お客様にて正常に作動することを確認。(インフラ関連業者様)

プリント基板修理の詳細はこちら

安川電機 JUSPOINT CONTROLLER (CIMR-37JP-1001) の修理

安川電機 JUSPOINT CONTROLLER (CIMR-37JP-1001) の修理

【相談内容】

機械電源を入れてATCマガジンを動かそうとしたが、「DIALM JUS信号がONしています」が発生。ジャスポイント確認で「9」が点滅している。

【提案内容】

電解コンデンサーからフォトカプラ間のパターン切れ確認の為パターン修正、電解コンデンサ(26個)、リレー(1個)、電磁開閉器(1個)、フォトカプラ(9個)、トランジスタ(3個)、IC(3個)交換。

【結果】

修理後、異常等ないことを確認。お客様にて動作確認し、正常に作動することを確認。(工作機械専門商社様)

プリント基板修理の詳細はこちら

ユキワ精工CNC円テーブルコントローラ AC1 の修理

ユキワ精工CNC円テーブルコントローラ AC1 の修理

【相談内容】

サーボアラームが発生し使用できなくなった。メーカー様でのAC1の保守サービス終了に伴い弊社へ修理依頼。

【提案内容】

リレー(4個)不良交換、電磁開閉器(1個)不良交換(改造取付)、その他、電解コンデンサ(32個)、リレー(4個)、電磁開閉器(1個)、フォトカプラ(20個)、トランジスタ(3個)、レギュレータIC(1個)、TRモジュール(2個)、温度センサー(1個)、整流ダイオードブリッジ(2個)交換。

【結果】

修理後、単相200V供給のエージングにて発熱、異常等ないことを確認。お客様にて動作確認し、正常に作動することを確認。(金属加工業様)

プリント基板修理の詳細はこちら

富士電機システムズ 交流正弦波電流増幅器 HIGH CURRENT AMP(DDAP2)の修理

富士電機システムズ 交流正弦波電流増幅器 HIGH CURRENT AMP(DDAP2)の修理

【相談内容】

交流正弦波電流増幅器の出力(チャンネル1、及び、チャンネル2)の内チャンネル2の出力が定格出力(45A)まで出力せず保護装置機能が動作し、主電源(AC100V、1.5kVA)をカットしてしまう。

【提案内容】

DDコンバーター(1個)不良交換、その他、IC(4個)、トランジスタ(12個)、IGBT(2個)、電解コンデンサ(25個)、リレー(2個)、フォトカプラ(4個)交換。修理後の校正はお客様にて実施頂く。

【結果】

弊社にて正弦波を印可し、両チャンネルとも出力を確認。お客様にて動作確認し、正常に作動することを確認。(電気工事業様)

プリント基板修理の詳細はこちら

パナソニック製 ACサーボドライバー(DV40S033LD1E)の修理

パナソニック製 ACサーボドライバー(DV40S033LD1E)の修理

【相談内容】

モーター駆動時に異音が発生しOL(オーバーロード)点灯。

【提案内容】

IC8個、IGBT1個、電流センサー2個、トランジスタ1個、3端子レギュレータ3個交換、及び、電解コンデンサー21個、フォトカプラ14個保全交換。

【結果】

通電確認実施後、お客様での動作確認にて問題ないことを確認。(設備保全業様)

プリント基板修理の詳細はこちら

横河電機(YOKOGAWA)DDサーボモタードライバー UR1400A8KD の基板修理

横河電機(YOKOGAWA)DDサーボモタードライバー UR1400A8KDの基板修理

【相談内容】

起動後ステップ送り時にERRで止まる。「Err20,2:Power Module Err、」「ERR30,0:Servo Not ready」

【提案内容】

電源基板のFET(Q1)のドレイン・ピンの半田不良を確認。FET(Q1)の再半田処置、IPMの劣化推測交換、リレー保全交換、フォトカプラ保全交換。

【結果】

別業者で2回修理するも改善されなかったのであきらめていたが、修復できてよかったと大変感謝頂いた。その後も同機種の基板修理のご依頼を頂く。(電気機器メーカー様)

プリント基板修理の詳細はこちら

オリオン機械 (ORION MACHINERY) チラー表示器の基板修理

オリオン機械 (ORION MACHINERY) チラー表示器の基板修理

【相談内容】

チラー表示器の7セグの表示がしなくなったので修理してほしい。

【提案内容】

電源トランスの不良交換、電解コンデンサ不良・保全交換、リレー保全交換、フォトカプラ保全交換。

【結果】

問題なく7セグ表示を確認。(機械販売系商社様)

プリント基板修理の詳細はこちら

富士電機 インバーター FRENIC 5000V2(TYPE:FSD-37AR-23)修理

富士電機 インバーター FRENIC 5000V2(TYPE:FSD-37AR-23)修理

【相談内容】

メーカー見解にてパワートランジスタの故障によるヒューズ溶断診断されるがメーカーでの修理対応不可。

【提案内容】

外部負荷の要因でトランジスタモジュールが連鎖的に故障して過電流となったと推測。ヒューズ、トランジスタモジュール(3個)交換。予防処置として全電解コンデンサ、全リレー、全フォトカプラ交換。

【結果】

装置に取り付けたところ、問題なく動作した。メーカーでの修理対応が不可だった為、お客様から大変評価頂いた。
(製造業様)

プリント基板修理の詳細はこちら

制御ユニットのコントローラ故障部位の特定

制御ユニットのコントローラ故障部位の特定

【相談内容】

生産設備として常時稼働中の位置決めコントローラユニットが故障した。メーカーはサポートが終了したため、対応してくれない。
(工作機械関連商社)

【提案内容】

調査した結果、不具合部位を特定し、部品交換を提案した。また、今後故障する可能性の高い電子部品も同様に交換をお勧めした。

【結果】

部品交換のみで修理したため、低コストで済んだ。モーターを含むシステム全体を更新すると、多額の費用が発生することとなるため、大変喜んで頂いた。

プリント基板修理の詳細はこちら

中古機よりも低価格で購入

中古機よりも低価格で購入

【相談内容】

コインランドリー用乾燥機が壊れた。製造メーカーに修理を依頼したが、サポート終了のため断られた。中古機も探したが、予算が合わない。低価格で直してほしい。
(業務用機器商社)

【提案内容】

当社は、過去同様な製品の修理実績があり、また予算的にもご要望に添っていたため、安心してご依頼頂いた。

【結果】

中古機を購入するよりも低価格で修理できたため、お客様から大変評価頂いた。

プリント基板修理の詳細はこちら

樹脂コーティングされた無人搬送台車の基板修理

樹脂コーティングされた無人搬送台車の基板修理

【相談内容】

AGV(無人搬送台車)のチョッパ制御基板が故障した。製造メーカーに問合せたが、メーカーサポート終了で修理不可と回答された。装置の新規購入を勧められた。

【提案内容】

故障基板は、樹脂コーティングされていた。このコーティング剤を剥がし、基板解析を行い故障部位を特定した上で、修理することを提案した。

【結果】

装置に故障基板を取り付けたところ、問題なく動作した。お客様から大変評価頂いた。(商社経由からのお客様)

プリント基板修理の詳細はこちら

3次元測定機の修理支援定

3次元測定機の修理支援定

【相談内容】

故障した測定機をメーカーで診断した結果、パワー基板の故障が原因の可能性が高いと言われた。しかし、サポート終了のため、新規購入を勧められた。

【提案内容】

パワー基板に搭載されている電子部品は、既に生産中止となっていたため、同じ性能を持つ代替品で修理することを提案した。

【結果】

測定機は再び稼働した。入手困難な部品もあったが、当社のネットワークを駆使し、素早く部品を調達し修理した。お客様から高い評価を頂いた。(機械工具の会社様)

プリント基板修理の詳細はこちら

サーボアンプの修理

サーボアンプの修理

【相談内容】

200Vの電圧は来ているが、サーボアンプのランプが点灯しない。
(金属加工会社様)

【提案内容】

電源基板に焼損箇所を発見。パターンや部品の一部に焼損が見られる。パターンの修復と焼損の影響を受けた部品の交換を行う。また、経年劣化する部品の全数交換も併せて実施。

【結果】

修理後、通電による確認を実行。パネル表示・モータ制御・各部電圧の正常動作を確認。加熱異常もなし。

プリント基板修理の詳細はこちら

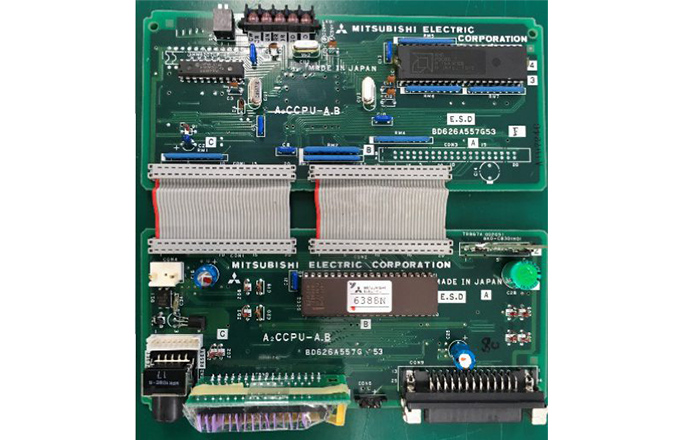

PLCの修理

PLCの修理

【相談内容】

長時間電源OFFにした後、電源ONにするとPOWERランプが点灯しないことがある。電源ON/OFFで正常動作したりしなかったり、動作が不安定。

【提案内容】

RUN表示とLCLR表示が不安定。関連するCPUまたはROMデータに原因があると推測。ロジック基板の交換を実施。さらに、経年劣化した部品の多いパワー基板についても交換。

【結果】

RUN表示とLCLR表示が正常なことを確認。また、内部の電圧が正常であることも確認。異常な発熱等もなし。(製造業様)

プリント基板修理の詳細はこちら

コインランドリー用ガス乾燥機の基板修理

「コインランドリー用ガス乾燥機の基板修理」

【相談内容】

スタートボタンを押しても運転しない。また、モーターが回らず異音がしている。

【提案内容】

外観および通電チェックを実施したところ、電解コンデンサの容量抜けを確認。これにより電源系統が不安定となり、マイコンの誤動作が起こったと推測。

【結果】

電解コンデンサと経年劣化した部品の交換を実施。不具合症状がなくなり、異常な発熱等も見受けられない。(コインランドリー運営会社様)

プリント基板修理の詳細はこちら

産業用ロボットの修理

産業用ロボットの修理

【相談内容】

過電流エラーが発生してしまう。

【提案内容】

経年劣化が原因であると推測。電解コンデンサの液漏れが発生。その結果、電解コンデンサの足の破損や銅箔の腐食による断線を起こしていた。

【結果】

電解コンデンサ等の部品交換を実施。また、経年劣化する部品も予防保全のため交換。通電確認を実行した結果問題なし。(製造業様)

プリント基板修理の詳細はこちら

モーター制御ユニットの修理

モーター制御ユニットの修理

【相談内容】

2台あるモーターのうち、1台が回らない。

【提案内容】

通信系ICが経年劣化により故障。不具合のある部品を特定・交換。また、経年劣化する部品についても併せて交換を実施。

【結果】

通電後、動作確認を実施。不具合症状が改善され、異常な発熱等もなし。(製造業様)

プリント基板修理の詳細はこちら

ポンプ制御基板の修理

ポンプ制御基板の修理

【相談内容】

電源は入るが、ポンプの動作が不安定。動いたり止まったりしながら、徐々に動かなくなり、故障ランプが点灯。

【提案内容】

部品をチェックした結果、リレー駆動用トランジスタが劣化していることが判明。該当の部品を交換したうえで、予防保全として他の経年劣化する部品も交換。

【結果】

通電確認を実施。問題なし。(建設業様)

プリント基板修理の詳細はこちら

溶接用ロボットのサーボアンプの修理

溶接用ロボットのサーボアンプの修理

【相談内容】

電源ONでエラー表示となり、動作不能。過電流を検出。

【提案内容】

経年劣化でトランジスタが故障した結果、抵抗に過電流が流れてしまい焼損したと推測。その熱により、付近の別の抵抗も焦げている。

【結果】

故障した部品を交換。また、予防保全のために経年劣化しやすい部品についても交換。通電確認の結果、異常な発熱等なし。(製造業様)

プリント基板修理の詳細はこちら

マンション正面玄関用警報監視盤 パナソニック SHN404 の基板修理

マンション正面玄関用警報監視盤 パナソニック SHN404 の基板修理

【相談内容】

電源が入らない。メーカーの調査によると浸水等による腐食部見受けられるとの事。メーカー対応不可。

【提案内容】

プログラム用フラッシュメモリー端子部、及び、ソケット部等にて腐食を確認。それにより接触不良が確認された為、フラッシュメモリー端子部のクリーニング、ソケット交換、その他再はんだ処置、経年劣化部品の交換。
フラッシュメモリーはクリーニングにて復旧したが、腐食によるダメージが激しい為、プログラムコピー、及び、フラッシュメモリーの交換を提案。

【結果】

問題なく起動確認。後日、プログラムコピー、及び、フラッシュメモリーの交換もご依頼頂き、お客様から大変評価頂いた。(機械工具、自動化関連取り扱い商社様)

プリント基板修理の詳細はこちら

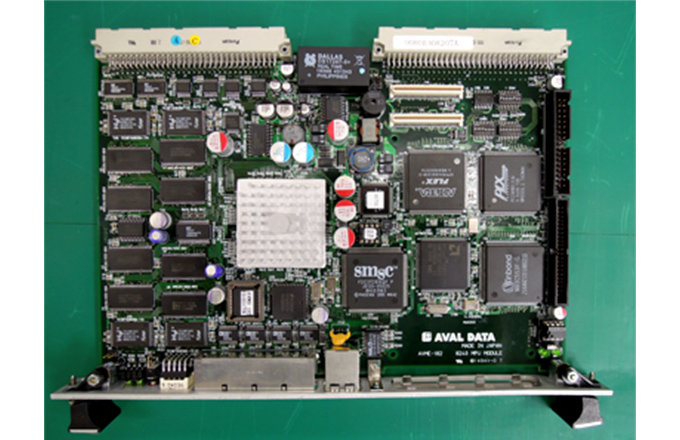

印刷機APT-220用MPU基板 AVAL DATA製 AVME-182 CPU MODULE の基板修理

AVAL DATA製 AVME-182 CPU MODULE 基板修理

【相談内容】

機器が立ち上がらず、警報アラームとCPU 異常の表示ランプが点灯する。メーカー生産中止の為対応不可。別修理業者に修理依頼したが動作せず。

【提案内容】

レギュレータICの不良交換、その他ドライバーIC4個、RTC等交換。同機械を複数台所有のとの事で、今後の事を考え他機械のオーバーホールを提案。

【結果】

他社での修理でも修理不可だった事もあり修理困難かと思われたので大変感謝頂いた。今後のオーバーホールもご検討。(印刷業者様)

プリント基板修理の詳細はこちら
