「仕様書・回路図のない製品の基板修理」事例
当社では、生産設備等の仕様書・回路図がない場合も、一つ一つの部品特性を解析し、修理することができます。その修理事例をご紹介します。
万陽 スチールチョッパー用制御装置「ECO-F2」の制御基板修理
【相談内容】
暴走状態で強制リセットをかければ復旧できる状況。ただ、電源を落とすとまた暴走状態になってしまう。バッテリーを取り外した状態で立ち上げると暴走状態が起こらなかった。
【提案内容】
CPU不良交換（1個）、FAN不良交換（1個）、IC予測交換（21個）、電解コンデンサ（34個）、リレー（17個）保全交換。
【結果】
通電確認し、異常ないことを確認。お客様にて正常に作動することを確認。
（工作機械メーカー様）
NEC パソリンク (TRP-50GDV-6A) の基板修理
【相談内容】
動作不良。通信不良等。
【提案内容】
電解コンデンサ（9個）、フォトカプラ（1個）、トランジスタ（1個）、IC（3個）、ダイオード（2個）、ブリッジダイオード（1個）交換。
【結果】
修理後、異常等ないことを確認。2台同時にご依頼頂き、2台共に正常に作動することを確認。
（AV機器等保守会社様）

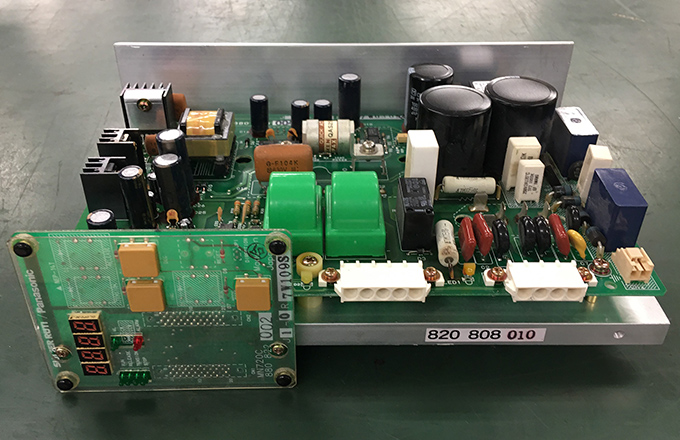

SULZER RUTI 織機用経糸送り出し基板（Panasonic コントロールユニット 700SR31）の修理
【相談内容】
機械手動でのモーター回転はできるが、機械との連動運転では回転しない。
【提案内容】
トランジスタ1個、フォトカプラ1個、抵抗2個、バッテリー1個不良交換。その他IC、フォトカプラ、リレー、電解コンデンサー保全交換。
【結果】
弊社にて界磁電圧が正常に出力することを確認。お客様にて動作確認し、正常に作動することを確認。
（繊維メーカー様）

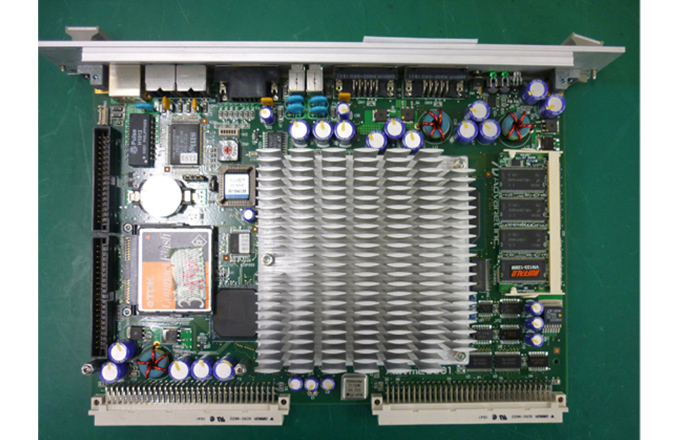

CCTV設備内画像処理装置 CPU基板（Advanet ADVME8001）の修理
【相談内容】
RUN：赤点灯し消灯、LINK：消灯、ACT：消灯 ＊異常と正常状態を繰り返す（5分程度で故障の発生復旧を繰り返す）。
【提案内容】
レギュレータIC1個、トランジスタ4個、ダイオード2個交換、及び、電解コンデンサー25個保全交換。
【結果】
お客様にて動作確認し、正常に作動することを確認。
（道路管理会社様）
東芝機械製射出成型機シーケンサー制御基板（Toshiba Injection Molding Control Circuit Board H1503313 B200pcu）の修理
【相談内容】
緑色LED(RUN)がチャタリングを起こし動作停止してしまう。メーカーにて修理不能との回答。
【提案内容】
発信器レベル低下の為交換、電解コンデンサー保全交換、リレー保全交換、フォトカプラ保全交換、その他IC6個予防交換。
【結果】
緑色LED(RUN)が安定して点灯していることを確認。動作確認も問題なし。今まで古い機械の基板修理に手を焼いたが、お陰様で今後の活路が見いだせたと非常に喜んで頂いた。
（製造業様）
コンクリートポンプ車の修理
【相談内容】
特殊車両の操作パネルが故障した。仕様書等は無く、基板は取り外せない。車両を持ち込むので外して修理してほしい。また、車両は使用するため、長時間は預けられない。
（建築関係業者）
【提案内容】
操作パネル基板を数時間だけお預かりし、故障箇所を調査する。代替部品を購入次第、もう一度車両を持ち込んで取り付けることを提案した。
【結果】
修理は、基板の部品交換で対応した。高額な車両のため、低価格で修理できたので大変評価頂いた。
良品機のない機器の修理も再び使用できる状態に
【相談内容】
電源ユニットが故障したが、メーカーサポートは終了し、また、仕様書・回路図なども紛失している。修理できるか相談があった。
（工作機械の商社）
【提案内容】
良品機があると、スムーズに修理できることをお伝えしたが、在庫は持たれていなかったため、基板解析を行い、故障部位を特定して修理することを提案した。
【結果】
修理した電源ユニットを実機に取り付けたところ、再び使用できるようになり、大変喜んで頂いた。
